01 Введение

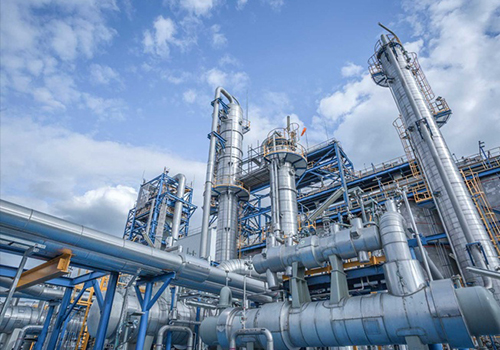

Химическая и фармацевтическая промышленность являются крупнейшими потребителями электроэнергии на современных промышленных предприятиях, а степень зависимости от природных ресурсов составляет более 60%. Энергетическая проблема представляет собой серьезный вызов. Есть два пути фундаментального решения энергетической проблемы: один — с открытым исходным кодом, а другой — энергосбережение. Энергосберегающая технология преобразования частоты инвертора серии RVE32 представляет собой новую высокоэффективную энергосберегающую технологию с широким применением, быстрым эффектом и коротким сроком окупаемости инвестиций. Обычные мешалки широко используются в химической и фармацевтической промышленности.

02 Особенности

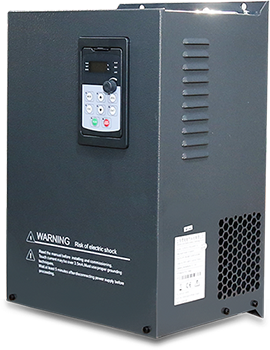

RVE32 — это настенный инвертор, диапазон мощности — 0,75–500 кВт, уровень входного напряжения сети — 380–480 В, а метод управления — векторное управление без датчика скорости. RVE32 имеет множество подстанций, включая 8 цифровых входов (LI1-LI8), 2 аналоговых входа (AI), 2 релейных выхода (TA), 2 аналоговых выхода (AO), вспомогательный источник питания 5 В для аналогового источника питания. Фиксированный вход, вспомогательный источник питания 24 В для цифрового входа. Все LI/TA, AI/AO можно свободно запрограммировать для определения функций. Интерфейс MODBUS является стандартной конфигурацией RVE32, никаких дополнительных опций не требуется. RVE32 можно подключить к системам автоматизации более высокого уровня через MODBUS.

03 Преимущество:

· Обеспечить 250% номинального тока двигателя во время низкочастотной работы и ускорения для удовлетворения требований работы смесителя;

· Превосходная функция AVR, адаптируемость суперсети, гарантия выходного напряжения, тока и стабильности скорости;

· Благодаря точности управления скоростью точность управления составляет 0,2%, и осуществляется точный контроль скорости;

· Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

· Его преимуществом является быстрая реакция крутящего момента, а при колебаниях нагрузки колебания тока невелики;

· Высокая адаптируемость к окружающей среде, полностью независимая конструкция воздуховодов могут значительно улучшить устойчивость к суровым условиям, таким как загрязнение нефтью, пыль и влажность;

· Он имеет хорошую перегрузочную способность и адаптируемость к окружающей среде, а также высокую эксплуатационную надежность;

04 Введение в систему:

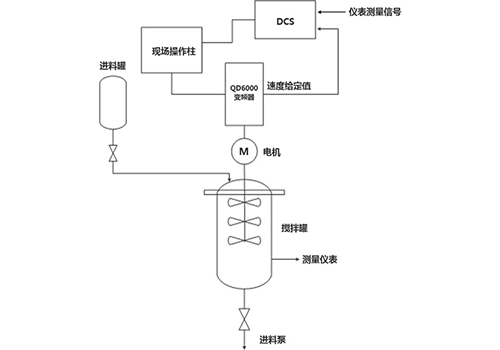

В этой системе инвертор RVE32 мощностью 7,5 кВт приводит в движение двигатель смесителя мощностью 7,5 кВт, приводит в движение лопасти перемешивающего вентилятора, а затем равномерно перемешивает через вакуумный клапан, а затем отправляет его в питательный насос для участия в следующей химической реакции после удовлетворения требований. Операция запуска/останова преобразователя частоты реализуется через колонку управления полем, преобразователь частоты передает фактическое значение скорости двигателя в РСУ, а оператор измеряет сигнал и фактическое значение скорости в соответствии с прибором смесительного бака. Подайте команду преобразователю частоты на увеличение или уменьшение задания скорости двигателя.

05 Технические параметры

06 Использование на месте:

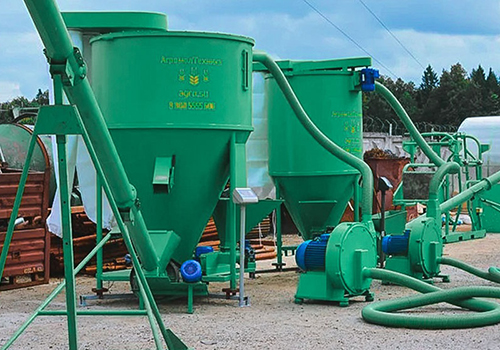

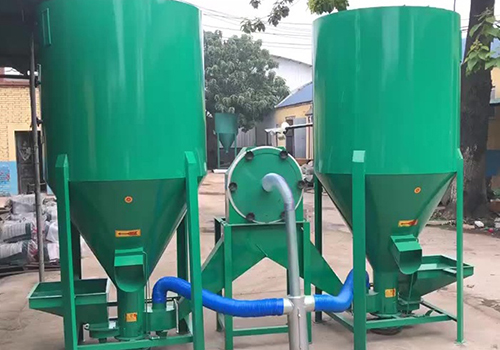

В зависимости от места на объекте в шкафу управления устанавливается инвертор серии RVE32, а установка инвертора и двигатель на месте показаны на рисунке:

07 Текущий результат:

Система управления смесителем с использованием преобразователя частоты РВЭ32 работает более трёх лет и добилась хороших экономических результатов.

Льготы и социальные льготы:

Устройство управления работает надежно, хорошо адаптируется к окружающей среде, может противостоять суровым условиям окружающей среды, таким как загрязнение нефтью, пыль и влажное тепло, и имеет низкую интенсивность отказов;

Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

Экономические выгоды значительны, и все инвестиции, увеличенные за счет системы управления преобразованием частоты, могут быть оплачены более чем за один год;

08 Преимущества для клиентов:

Надежная работа и небольшое техническое обслуживание, экономия затрат на техническое обслуживание;

Комплексная функция защиты преобразователя частоты обеспечивает непрерывность производства;

Экономические выгоды значительны, и все инвестиции, увеличенные за счет системы управления преобразованием частоты, могут быть оплачены более чем за один год;
