01 Введение:

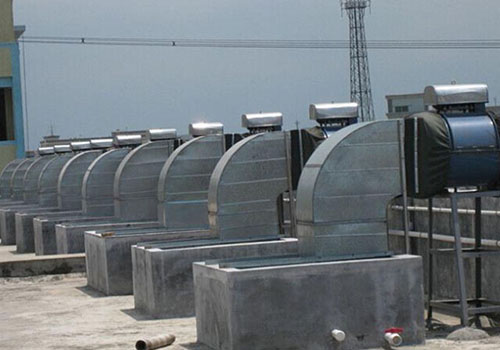

Широко используются вентиляторные нагрузки, такие как приточные вентиляторы и вытяжные вентиляторы различных производственных и бытовых котельных, вентиляторные агрегаты центрального кондиционирования, агрегаты приточного воздуха, вентиляторы градирен, вытяжные вентиляторы на различных производственных площадках и сушилки на производственных линиях. Вентиляторы являются основным энергетическим оборудованием промышленных и горнодобывающих предприятий. По статистике профильных ведомств, установленная мощность вентиляторов, насосов и двигателей в стране составляет около 35 000 МВт, а энергопотребление составляет около 40% национального энергопотребления. При использовании инвертора RVE32 в режиме вентилятора уровень экономии энергии обычно составляет 20–60%, а период окупаемости инвестиций составляет 1–3 года. Преимущества очень значительны.

02 Особенности:

RVE32 — это инвертор, монтируемый в шкафу, диапазон мощности составляет 0,75–500 кВт, входное напряжение сети — 380–480 В, режим управления — векторное управление и векторное управление без датчика скорости. Бездатчиковое векторное управление скоростью — это разновидность векторного управления, при котором значение обратной связи по скорости двигателя оценивается посредством расчета модели двигателя. Точность управления и динамические характеристики бездатчикового векторного управления скоростью не так хороши, как векторное управление с замкнутым контуром скорости, но оно также имеет преимущества простой системы, отсутствия необходимости в обслуживании датчика скорости и низкой цены, особенно подходит для двигателей вентиляторов и насосов. Традиционное управление U/f также не требует датчика скорости, но для мощных двигателей вентиляторов и насосов, таких как управление V/f без управления токовой петлей, легко вызвать колебания тока. Бездатчиковое векторное управление скоростью имеет не только замкнутый контур скорости, но и замкнутый контур тока, а установившийся ток двигателя более стабилен.

RVE32 имеет множество клиентских терминалов, включая 8 цифровых входов (LI1-LI8), 2 аналоговых входа (AI), 2 релейных выхода (TA), 2 аналоговых выхода (AO), вспомогательный источник питания 5 В для аналогового входа. Фиксированный вход, вспомогательный источник питания 24 В используется для цифрового входа, все LI/TA, AI/AO можно свободно запрограммировать для определения функций.

Инвертор серии RVE32 имеет встроенную функцию ПИД, которая более гибка в эксплуатации. Существует множество способов управления интерфейсом, который может быть проводным или коммуникационным.

04 Введение в систему:

В общей сложности четыре двигателя в этом котле используют преобразователи частоты RVE32 для управления паром, горячим маслом и горячим дымовым газом соответственно. Горячие дымовые газы контролируются двумя двигателями мощностью 315 кВт и направляются к главному вентилятору по трубам для сушки древесной массы. Два инвертора QD6000 мощностью 315 кВт управляют двумя вентиляторами соответственно и контролируют выходную мощность вентиляторов, регулируя выходную частоту RVE32, чтобы обеспечить точное регулирование потока горячего дыма, что не только соответствует требованиям процесса, но и более эффективно, чем использование лобового стекла. Энергоэффективнее регулировать поток горячего дыма. Два других двигателя мощностью 132 кВт подают пар из парогенератора и горячее масло из термомасляного генератора в смесительную камеру соответственно. Регулировка выхода пара в парогенераторе может контролировать давление и температуру в парогенераторе, а регулировка выхода термомасла в генераторе термомасла может контролировать температуру генератора термомасла. RVE32 также регулирует выход пара и горячего масла, контролируя выходную мощность двигателя, чтобы контролировать давление и температуру парогенератора, а также температуру генератора горячего масла.

05 Технический параметр:

06 Использование на месте:

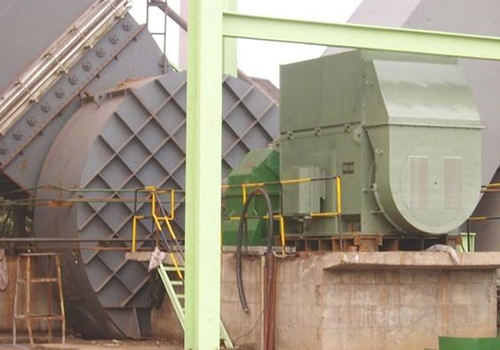

В зависимости от ситуации с пространством на объекте в шкафу управления устанавливается инвертор серии RVE32, а установка инвертора и двигатель на объекте показаны на рисунке.

07 Текущий результат:

Система управления вентилятором котла с использованием инвертора RVE32 введена в эксплуатацию более четырех лет и дала хорошие экономические и социальные выгоды:

Устройство управления работает надежно и имеет низкую интенсивность отказов;  Значительно меньше шума;

Точная регулировка потока горячего дыма в соответствии с требованиями производственного процесса;

Продлевает срок службы подшипников двигателя и вентилятора, снижает тепловыделение двигателя и значительно сокращает объем технического обслуживания;

Экономические выгоды значительны, и все инвестиции, увеличенные за счет системы управления преобразованием частоты, могут быть оплачены более чем за один год.

08 Преимущества для клиентов:

Точно отрегулировать поток в соответствии с требованиями производственного процесса;

Снижение потерь двигателя и затрат на техническое обслуживание;

Эффект энергосбережения значителен, а инвестиции, увеличенные за счет управления преобразованием частоты, могут быть полностью окуплены более чем за один год.
