01 Введение:

Водные ресурсы являются важным фактором экономического развития и устойчивого социального развития, а уровень очистки городских сточных вод стал важным символом того, является ли регион цивилизованным или нет. Серьезное загрязнение и растущая нехватка водных ресурсов в настоящее время стали предметом беспокойства во всем мире. С развитием экономики в Китае количество городских сточных вод и промышленных сточных вод резко возросло, что обеспечило огромное рыночное пространство для отрасли водоочистки. Инвертор RVE32 имеет широкий спектр применения в очистке сточных вод и добился хороших экономических и социальных выгод.

02 Особенности:

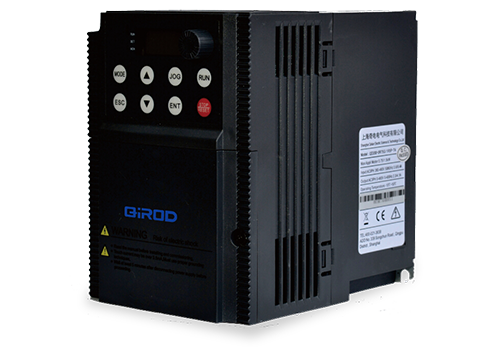

RVE32 — это настенный инвертор, диапазон мощности — 0,75–500 кВт, уровень входного напряжения сети — 380–480 В, а метод управления — векторное управление без датчика скорости.

RVE32 имеет множество подстанций, в том числе 8 цифровых входов (LI1-LI8), 2 аналоговых входа (AI), 2 релейных выхода (TA), 2 аналоговых выхода (AO), вспомогательный источник питания 5 В для аналогового источника питания. Фиксированный вход, вспомогательный источник питания 24 В используется для цифрового входа, все LI/TA, AI/AO можно свободно запрограммировать для определения функций.

Интерфейс MODBUS является стандартной конфигурацией RVE32, никаких дополнительных опций не требуется. RVE32 можно подключить к системам автоматизации более высокого уровня через MODBUS.

03 Преимущество:

· Большой пусковой крутящий момент, в 1,5 раза превышающий выходной крутящий момент при разомкнутом контуре 0,5 Гц, что соответствует требованиям работы аэрационного вентилятора;

· Его преимуществом является быстрая реакция крутящего момента, а при колебаниях нагрузки колебания тока невелики; Он имеет хорошую перегрузочную способность и адаптируемость к окружающей среде, а также высокую эксплуатационную надежность;

· Суперадаптируемость энергосистемы, способность противостоять колебаниям электросети до ± 15%, чтобы обеспечить стабильность выходного напряжения, тока, скорости. Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства; Он обладает высокой приспособляемостью к окружающей среде, а полностью независимая конструкция воздуховодов может значительно повысить устойчивость к суровым условиям, таким как загрязнение маслом, пыль и влажное тепло.

04 Введение в систему:

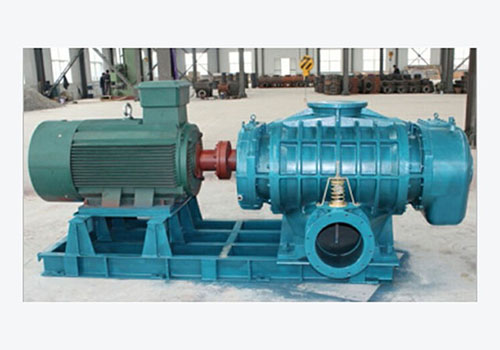

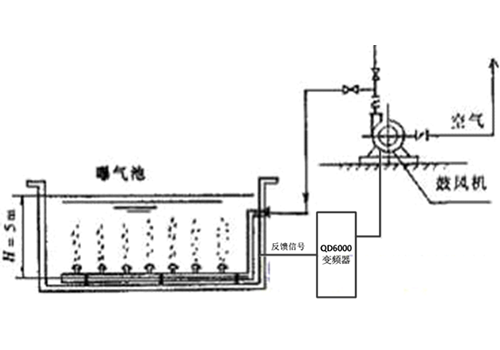

В этой системе главный двигатель аэрационного вентилятора для очистки сточных вод мощностью 110 кВт приводится в действие преобразователем частоты RVE32 мощностью 110 кВт, а автоматическое управление с обратной связью осуществляется в соответствии с сигналом обратной связи датчика растворенного кислорода.

05 Технический параметр:

06 Использование на месте:

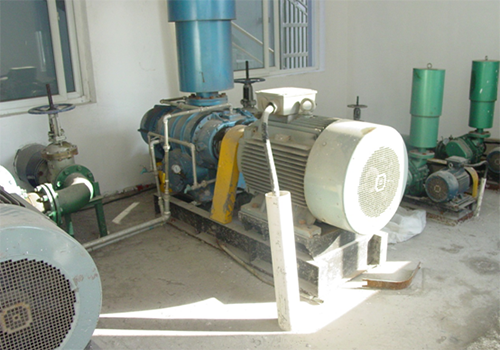

В зависимости от ситуации с пространством на объекте в шкафу управления устанавливается инвертор серии RVE32, а установка инвертора и двигатель на объекте показаны на рисунке.

07 Текущий результат:

Система управления аэрационным вентилятором очистки сточных вод с использованием инвертора RVE32 была введена в эксплуатацию более трех лет и дала хорошие экономические и социальные выгоды:

Устройство управления работает надежно, хорошо адаптируется к окружающей среде, может противостоять суровым условиям окружающей среды, таким как загрязнение нефтью, пыль и влажное тепло, и имеет низкую интенсивность отказов;

Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

Экономические выгоды значительны, эффект энергосбережения составляет более 20%, а все инвестиции, увеличенные за счет системы управления преобразованием частоты, могут быть оплачены более чем за один год.

08 Преимущества для клиентов:

*ПИД-автоматическое управление, снижает нагрузку на работников и повышает эффективность работы; *Уменьшение потерь двигателя и затрат на техническое обслуживание;

*Комплексная функция защиты инвертора для обеспечения непрерывности производства в наибольшей степени;

*Экономические выгоды значительны, а все инвестиции, увеличенные за счет системы управления преобразованием частоты, могут быть оплачены более чем за один год.
