01 Введение:

С развитием энергетических технологий и совершенствованием технологии регулирования скорости с преобразованием частоты интеллектуальный метод управления подачей воды с регулированием скорости с преобразованием частоты в качестве ядра заменил предыдущий метод подачи воды с переключением нескольких насосов и регулировкой клапана. Во время регулирования скорости с переменной частотой пусковой ток может быть ограничен в пределах номинального тока, что позволяет избежать воздействия на электросеть во время запуска. За счет плавного пуска насоса снижается средняя скорость нормальной работы, тем самым продлевается срок службы такого оборудования, как насосы и клапаны. В то же время это позволяет устранить эффект гидроудара при запуске и остановке. Благодаря стабильной работе, простому режиму работы и функциям преобразователь частоты позволит системе водоснабжения экономить электроэнергию, воду и рабочую силу и, наконец, достичь цели высокоэффективной работы.

02 Особенности:

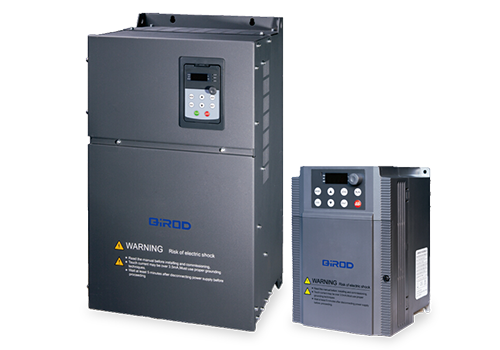

RVE32 — это инвертор, монтируемый в шкафу, диапазон мощности 0,75–500 кВт, входное напряжение 380–480 В, методы управления: векторное управление без датчиков и векторное управление. Бездатчиковое векторное управление скоростью представляет собой разновидность векторного управления, но в нем нет датчика скорости, а значение обратной связи по скорости двигателя оценивается путем расчета модели двигателя. Точность управления и динамические характеристики бездатчикового векторного управления скоростью не так хороши, как векторное управление с замкнутым контуром скорости, но оно также имеет преимущества простой системы, отсутствия необходимости в обслуживании датчиков скорости и низкой цены, особенно для вентиляторов и насосов. Традиционное управление U/f также не требует датчика скорости, но для мощных двигателей вентиляторов и насосов, таких как управление V/f без управления токовой петлей, легко вызвать колебания тока. Бездатчиковое векторное управление скоростью имеет не только замкнутый контур скорости, но и замкнутый контур тока, а установившийся ток двигателя более стабилен.

RVE32 имеет множество клиентских терминалов, включая 8 цифровых входов (LI1~LI8), 2 аналоговых входа (AI), 2 релейных выхода (TA), 2 аналоговых выхода (AO), вспомогательный источник питания 5 В для аналогового источника питания. Фиксированный вход, вспомогательный источник питания 24 В используется для цифрового входа, все LI/TA, AI/AO можно свободно запрограммировать для определения функций. Интерфейс MODBUS является стандартной конфигурацией RVE32, никаких дополнительных опций не требуется. RVE32 можно подключить к системам автоматизации более высокого уровня через MODBUS.

Инвертор серии RVE32 имеет встроенную функцию ПИД, которая более гибка в эксплуатации. Существует множество способов управления интерфейсом, который может быть проводным или коммуникационным.

04 Введение в систему:

В этой системе используются три глубинных насоса, а один глубинный насос мощностью 45 кВт используется в качестве нормально открытого насоса для поддержания основной функции подачи воды. В качестве основного управляющего насоса используется глубинный насос мощностью 75 кВт, а также установлено устройство автоматического регулирования подачи воды постоянного давления с преобразователем частоты. При изменении расхода воды скорость насоса регулируется для обеспечения подачи воды под постоянным давлением в водопроводную сеть. Установлен глубинный насос мощностью 75кВт с комплектом полностью цифрового. Контроллер плавного пуска двигателя переменного тока используется в качестве вспомогательного регулирующего насоса. При значительном изменении объема подачи воды, если главный регулирующий насос работал на полной частоте (или частоте), нельзя гарантировать постоянство давления в водопроводной сети. Контроллер запускает (или останавливает) работу вспомогательного регулирующего насоса, а затем основной управляющий насос работает с переменной скоростью, чтобы поддерживать давление воды в трубопроводной сети постоянным.

1- Выключатель питания 2- Односторонний водяной клапан 3- Реактивное сопротивление насоса 4- Источник воды из глубокой скважины 5- Датчик давления

05 Технический параметр:

06 Использование на сайте:

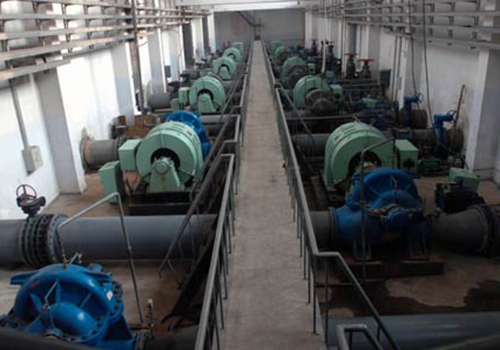

В зависимости от ситуации с пространством на объекте в шкафу управления устанавливается инвертор серии RVE32, а установка инвертора и двигатель на объекте показаны на рисунке.

07 Текущий результат:

Система водоснабжения постоянного давления с использованием инвертора RVE32 введена в эксплуатацию более трех лет и дала хорошие экономические и социальные выгоды:

Устройство управления работает надежно и имеет низкую интенсивность отказов;

Давление водоснабжения стабильное, что устраняет недостатки отключения воды многоэтажными домохозяйствами в период пикового водопотребления и чрезмерного давления в трубах в периоды отсутствия воды;

Решить проблему удаления песка при включении насоса и проблему перелива во время работы;

Экономические выгоды значительны, а фактическая статистика эксплуатации показывает, что за год можно сэкономить 432 600 кВтч электроэнергии. При расчете 0,3 юаня за киловатт-час можно сэкономить около 129 800 юаней на затратах на электроэнергию. Более одного года может окупить все возросшие инвестиции в систему автоматического управления подачей воды под постоянным давлением.

08 Преимущества для клиентов:

Давление воды водопроводной сети стабильно и не меняется при изменении водопотребления, что повышает качество водоснабжения;

Это позволяет избежать явления проточной воды и протечек воды, вызванных аномальным увеличением давления воды в водопроводной сети, и снижает затраты на техническое обслуживание;

Эффект энергосбережения значителен, а увеличенные инвестиции в систему водоснабжения с постоянным давлением могут быть полностью окупаемы более чем за один год;

Избегается растрата водных ресурсов и предотвращается дальнейшее расширение зоны воронки падения уровня воды, образующейся в результате чрезмерной эксплуатации подземных вод.
