01 Введение:

Строительный лифт – незаменимое вертикальное транспортное средство при строительстве современных высотных зданий. В частности, он играет чрезвычайно важную роль при строительстве высотных и сверхвысотных зданий, играет незаменимую роль в обеспечении сроков и безопасности строительства, снижении затрат на строительство и снижении трудоемкости. Инвертор RVE32 обладает хорошей производительностью и энергосберегающим эффектом при использовании строительных лифтов.

02 Особенности:

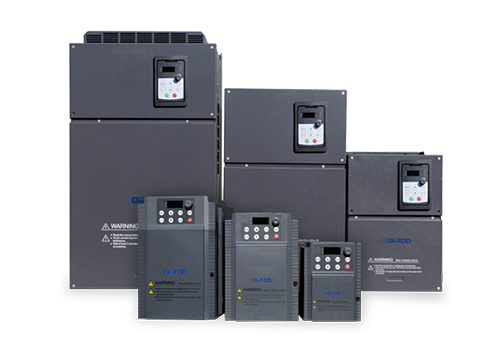

RVE32 — это настенный инвертор, диапазон мощности — 0,75–500 кВт, уровень входного напряжения сети — 380–480 В, а метод управления — векторное управление без датчика скорости. RVE32 имеет множество подстанций, в том числе 8 цифровых входов (LI1-LI8), 2 аналоговых входа (AI), 2 релейных выхода (TA), 2 аналоговых выхода (AO), вспомогательный источник питания 5 В для аналогового источника питания. Фиксированный вход, вспомогательный источник питания 24 В используется для цифрового входа, все LI/TA, AI/AO можно свободно запрограммировать для определения функций. Интерфейс MODBUS является стандартной конфигурацией RVE32, никаких дополнительных опций не требуется. RVE32 можно подключить к системам автоматизации более высокого уровня через MODBUS.

03 Преимущество:

· Он имеет низкочастотные характеристики крутящего момента и может обеспечить номинальный крутящий момент 0,5 Гц 150%;

· Надежное управление тормозами, безопасное и надежное;

· Многоступенчатая регулировка скорости для реализации функции быстрой скорости легкой нагрузки и медленной скорости тяжелой нагрузки;

· Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

· Он обладает высокой приспособляемостью к окружающей среде, а полностью независимая конструкция воздуховодов может значительно повысить устойчивость к суровым условиям, таким как загрязнение маслом, пыль и влажное тепло.

04 Введение в систему:

В этой системе основная часть цепи двигателя приводится в действие инвертором RVE32 мощностью 37 кВт. Вся система управляется преобразователем частоты RVE32, а скорость работы использует две скорости для реализации функции быстрой скорости легкой нагрузки и медленной скорости тяжелой нагрузки. Выведите группу сигналов релейного торможения для управления открытием и закрытием тормоза двигателя.

05 Технические параметры

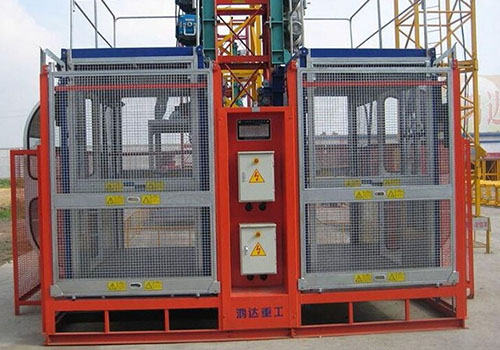

06 Использование на месте:

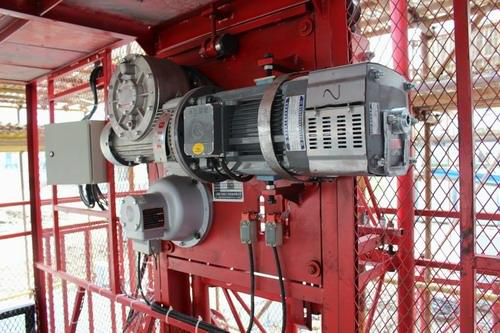

В зависимости от ситуации с пространством на объекте в шкафу управления устанавливается инвертор серии RVE32, а установка инвертора и двигатель на объекте показаны на рисунке.

07 Текущий результат:

Система управления лифтом с использованием инвертора RVE32 была введена в эксплуатацию более трех лет и дала хорошие экономические и социальные выгоды.

Устройство управления работает надежно, хорошо адаптируется к окружающей среде, может противостоять суровым условиям окружающей среды, таким как загрязнение нефтью, пыль и влажное тепло, и имеет низкую интенсивность отказов;

*Превосходные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

*Нет явления «скользящего крюка», когда подъемный вес различен при запуске и остановке нагрузки;

*Функции ускорения при небольшой нагрузке и обнаружения ослабленного каната отвечают требованиям клиентов по повышению эффективности и безопасности производства.

08 Преимущества для клиентов:

Точный контроль скорости повышает эффективность производства;

Уменьшить износ шестерен оборудования и снизить затраты на техническое обслуживание;

Безопасная и надежная работа, обеспечивающая безопасность производственной деятельности;
