01 Введение:

В условиях постоянного развития кранов традиционным технологиям управления становится все труднее удовлетворить все более высокие требования к регулированию и управлению скоростью кранов. Сегодня, с быстрым развитием электронных технологий, сочетание крана и электронных технологий становится все более тесным, и устройство управления скоростью с переменной частотой переменного тока заменяет традиционный метод управления скоростью с помощью последовательного сопротивления ротора двигателя. Среди многих устройств управления скоростью переменного тока преобразователь частоты RVE32 широко используется в различных приложениях благодаря стабильности работы, богатству функций расширения опций, гибкости среды программирования, характеристикам крутящего момента и адаптируемости для использования в различных случаях. Инвертор занимает очень важную позицию на рынке высокого класса.

02 Особенности:

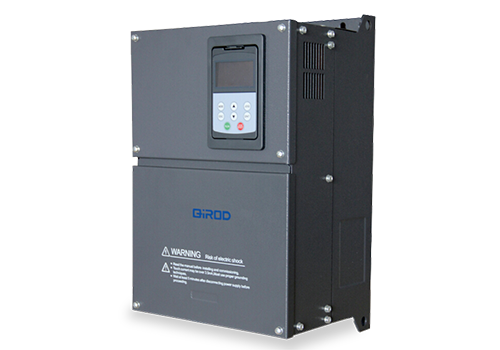

RVE32 — это настенный инвертор, диапазон мощности — 0,75–500 кВт, уровень входного напряжения сети — 380–480 В, а метод управления — векторное управление без датчика скорости. RVE32 имеет множество подстанций, в том числе 8 цифровых входов (LI1-LI8), 2 аналоговых входа (AI), 2 релейных выхода (TA), 2 аналоговых выхода (AO), вспомогательный источник питания 5 В для аналогового источника питания. Фиксированный вход, вспомогательный источник питания 24 В используется для цифрового входа, все LI/TA, AI/AO можно свободно запрограммировать для определения функций.

Интерфейс MODBUS является стандартной конфигурацией RVE32, никаких дополнительных опций не требуется. RVE32 можно подключить к системам автоматизации более высокого уровня через MODBUS.

03 Преимущество:

· Благодаря низкочастотным характеристикам крутящего момента он может обеспечить 150% номинального крутящего момента на частоте 0,5 Гц, что обеспечивает плавный запуск крана с регулируемой частотой.

· Надежное логическое управление тормозом, время торможения регулируется, обеспечивая при этом, что крюк не соскальзывает, а также позволяет избежать большого пускового тока двигателя.

· Процесс ускорения и торможения осуществляется в соответствии с режимом S-образной кривой, что повышает стабильность работы, снижает механическое воздействие и продлевает срок службы оборудования.

· Пусковой ток мал, влияние тока на электросеть невелико, потери источника питания значительно сокращаются, а эффект энергосбережения очевиден.

· Полная функция защиты, повышение коэффициента безопасности и облегчение проверки и обслуживания.

· Он обладает высокой приспособляемостью к окружающей среде, а полностью независимая конструкция воздуховодов может значительно повысить устойчивость к суровым условиям, таким как загрязнение маслом, пыль и влажное тепло.

04 Введение в систему:

В этой системе четыре комплекта двигателей мощностью 7,5 кВт приводятся в действие инвертором RVE32 мощностью 45 кВт для реализации управления тележкой козлового крана. RVE32 может обеспечить полное логическое управление открытием тормоза, управление переключением высокой и низкой скорости, параллельное векторное управление несколькими двигателями, регулируемое управление тормозным напряжением, управление работой ослабления высокочастотного поля и другие функции для обеспечения управления козловыми кранами.

05 Технический параметр:

06 Использование на месте:

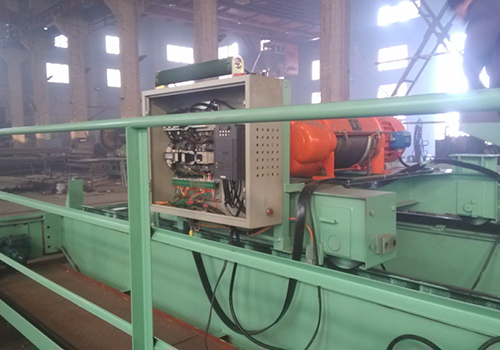

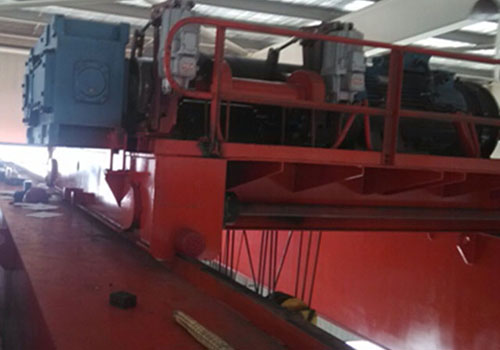

В зависимости от ситуации с пространством на объекте в шкафу управления устанавливается инвертор серии RVE32, а установка инвертора и двигатель на объекте показаны на рисунке.

07 Текущий результат:

Система управления козловым краном с использованием инвертора RVE32 была введена в эксплуатацию более трех лет и дала хорошие экономические и социальные выгоды:

*Устройство управления работает надежно, хорошо адаптируется к окружающей среде, может противостоять суровым условиям, таким как загрязнение маслом, пыль и влажное тепло, и имеет низкий уровень отказов;

*Превосходные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

* Процесс запуска и работы является плавным и эффективным, безопасным и надежным.

08 Преимущества для клиентов:

Инвертор и кран работают стабильно, что значительно снижает затраты на техническое обслуживание;

Комплексная функция защиты инвертора обеспечивает непрерывность производства;

Управление переключением на высокой и низкой скорости, высокая эффективность;

Управление тормозом осуществляется преобразователем частоты, и безопасность хорошая.
