01 Введение:

Станки с числовым программным управлением, сокращенно называемые станками с ЧПУ, представляют собой мехатронные продукты, в которых в течение 30 лет интегрировались механические, электрические, гидравлические, пневматические, микроэлектронные и информационные технологии. Шпиндель и каждая система подачи приводятся в движение соответствующими двигателями. Благодаря развитию технологии регулирования скорости с преобразованием частоты шпиндель станка с ЧПУ приводится в движение преобразователем частоты, что вполне соответствует рабочим потребностям. Преобразователь частоты Qidian RVE32 имеет широкий спектр применения в станках с ЧПУ и добился хороших экономических и социальных выгод.

02 Особенности:

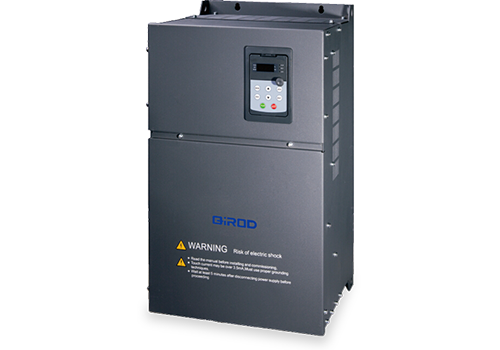

RVE32 — это настенный инвертор, диапазон мощности — 0,75–500 кВт, уровень входного напряжения сети — 380–480 В, а метод управления — векторное управление без датчика скорости.

RVE32 имеет множество подстанций, в том числе 8 цифровых входов (LI1-LI8), 2 аналоговых входа (AI), 2 релейных выхода (TA), 2 аналоговых выхода (AO), вспомогательный источник питания 5 В для аналогового источника питания. Фиксированный вход, вспомогательный источник питания 24 В используется для цифрового входа, все LI/TA, AI/AO можно свободно запрограммировать для определения функций.

Интерфейс MODBUS является стандартной конфигурацией RVE32, никаких дополнительных опций не требуется. RVE32 можно подключить к системам автоматизации более высокого уровня через MODBUS.

03 Преимущество:

· Большой пусковой крутящий момент, обеспечивающий номинальный крутящий момент 0,5 Гц 150%, легкий запуск двигателя шпинделя;

· Его преимуществом является быстрая реакция крутящего момента, а при колебаниях нагрузки колебания тока невелики;

· Он имеет хорошую перегрузочную способность и адаптируемость к окружающей среде, а также высокую эксплуатационную надежность;

· Благодаря точности контроля скорости точность управления составляет 0,2 %, и обеспечивается точный контроль скорости;

· Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

· Он обладает высокой приспособляемостью к окружающей среде, а полностью независимая конструкция воздуховодов может значительно повысить устойчивость к суровым условиям, таким как загрязнение маслом, пыль и влажное тепло.

04 Введение в систему:

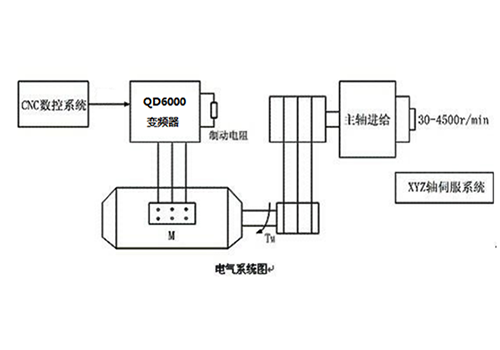

В этой системе шпиндель станка с ЧПУ мощностью 4 кВт приводится в движение инвертором RVE32 мощностью 5,5 кВт, а быстрое торможение и остановка реализуются с помощью внешнего тормозного блока и тормозного резистора. Изменение скорости, вызванное изменением нагрузки, очень мало благодаря векторному управлению с разомкнутым контуром.

05 Технический параметр:

06 Использование на месте:

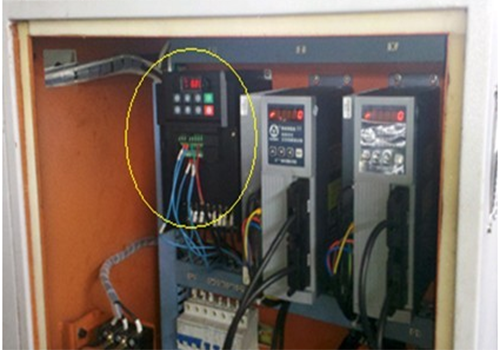

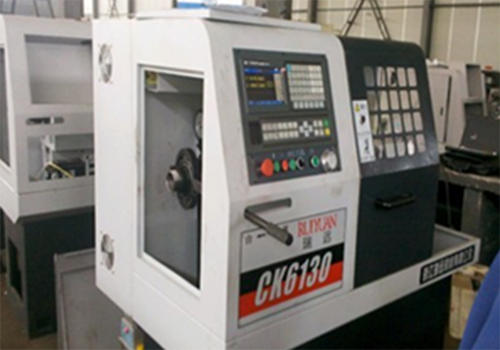

В зависимости от ситуации с пространством на объекте в шкафу управления устанавливается инвертор серии RVE32, а установка инвертора и двигатель на объекте показаны на рисунке.

07 Текущий результат:

Система управления станком с ЧПУ с использованием инвертора RVE32 находится в эксплуатации более трех лет и добилась хороших экономических и социальных выгод:

Устройство управления работает надежно, хорошо адаптируется к окружающей среде, может противостоять суровым условиям окружающей среды, таким как загрязнение нефтью, пыль и влажное тепло, и имеет низкую интенсивность отказов;

Мониторинг и контроль выходного тока в режиме реального времени с хорошей способностью динамического реагирования и лучшим качеством производимой продукции;

Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

Отличные характеристики крутящего момента на низких частотах, стабильная работа при номинальном выходном крутящем моменте на низких скоростях.

08 Преимущества для клиентов:

Инвертор и двигатель шпинделя работают стабильно, что снижает затраты на техническое обслуживание; Снижение потерь двигателя и затрат на техническое обслуживание;

Комплексная функция защиты инвертора обеспечивает непрерывность производства;

Производство продукции больше соответствует требованиям, а уровень брака значительно снижается.
