01 Введение:

Вертикальные токарные станки — крупное механическое оборудование, используемое для обработки крупных и тяжелых заготовок с большими радиальными и относительно небольшими осевыми размерами и сложной формой. Такие как цилиндрическая поверхность, торцевая поверхность, коническая поверхность, цилиндрическое отверстие, коническое отверстие и т. д. различных дисков, колес и гильз. С помощью дополнительных приспособлений также возможны нарезание резьбы, сферическое точение, профилирование, фрезерование и шлифование. Шпиндель больших станков управляется инвертором RVE32 для достижения стабильного регулирования скорости, с хорошими низкочастотными характеристиками крутящего момента и быстрой скоростью реакции. Быстрое торможение и остановка осуществляются тормозным блоком и тормозным резистором.

02 Особенности:

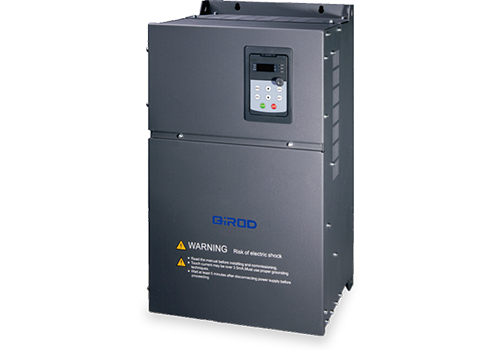

RVE32 — это настенный инвертор, диапазон мощности — 0,75–500 кВт, уровень входного напряжения сети — 380–480 В, а метод управления — векторное управление без датчика скорости. RVE32 имеет множество устройств управления, включая 8 цифровых входов (LI1-LI8), 2 аналоговых входа (AI), 2 релейных выхода (TA), 2 аналоговых выхода (AO), вспомогательный источник питания 5 В для аналогового источника питания. Фиксированный вход, вспомогательный источник питания 24 В используется для цифрового входа, все LI/TA, AI/AO можно свободно запрограммировать для определения функций.

Интерфейс MODBUS является стандартной конфигурацией RVE32 без дополнительных опций. RVE32 можно подключить к системам автоматизации более высокого уровня через MODBUS.

03 Преимущество:

· Обеспечивает номинальный крутящий момент 0,5 Гц и 150%, легко запускает двигатель шпинделя;

· Благодаря точности управления скоростью точность управления составляет 0,2%, и достигается точный контроль скорости;

· Благодаря хорошему контролю ослабления поля он может обеспечить точный контроль даже при работе на высокой частоте;

· Его преимуществом является быстрая реакция крутящего момента, а при колебаниях нагрузки колебания тока невелики;

· Он имеет хорошую перегрузочную способность и адаптируемость к окружающей среде, а также высокую эксплуатационную надежность;

· Превосходная функция AVR, адаптируемость суперсети, гарантия выходного напряжения, тока и стабильности скорости;

· Отличные характеристики ограничения тока, высокая перегрузочная способность, могут эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току, ограничить для обеспечения непрерывности производства;

· Он обладает высокой приспособляемостью к окружающей среде, а полностью независимая конструкция воздуховодов может значительно повысить устойчивость к суровым условиям, таким как загрязнение маслом, пыль и влажное тепло.

04 Введение в систему:

В этой системе шпиндель вертикального токарного станка мощностью 55 кВт приводится в движение преобразователем частоты RVE32 мощностью 75 кВт, а быстрая остановка торможения осуществляется с помощью внешнего тормозного блока и тормозного резистора. Резка с постоянной скоростью достигается за счет векторного управления с разомкнутым контуром, а изменение скорости, вызванное изменениями нагрузки, очень мало. Инвертор запускается через клемму управления, а заданная скорость контролируется аналоговым сигналом напряжения 0–10 В системы управления. Когда двигатель работает на частоте 70 Гц, колебание скорости составляет менее 1 об/мин, а колебание тока составляет менее 1 А, что обеспечивает точное управление скоростью.

05 Технический параметр:

06 Использование на месте:

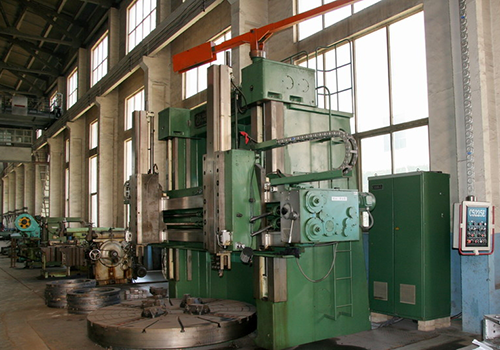

В зависимости от ситуации с пространством на объекте в шкафу управления устанавливается инвертор серии RVE32, а установка инвертора и двигатель на объекте показаны на рисунке.

07 Текущий результат:

Система управления вертикальным токарным станком с использованием инвертора RVE32 была введена в эксплуатацию более трех лет и дала хорошие экономические и социальные выгоды:

Устройство управления работает надежно, хорошо адаптируется к окружающей среде, может противостоять суровым условиям окружающей среды, таким как загрязнение нефтью, пыль и влажное тепло, и имеет низкую интенсивность отказов;

Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

Точность управления скоростью высока, а производимая продукция больше соответствует требованиям; Система управления вертикальным токарным станком с использованием инвертора QD6000 была введена в эксплуатацию более трех лет и дала хорошие экономические выгоды и результаты.

08 Преимущества для клиентов:

Инвертор и двигатель шпинделя работают стабильно, что снижает затраты на техническое обслуживание;

Комплексная функция защиты инвертора обеспечивает непрерывность производства;

Производство продукции больше соответствует требованиям, а уровень брака значительно снижается.
