01 Введение:

Роторно-отрезной станок является одним из основных видов оборудования для производства фанеры. Он делится на ротационные режущие машины с картами и ротационные режущие машины без карт. С развитием технологий технология цифрового сервоуправления также применяется при производстве ротационных режущих станков. Роторный резак для бревен повторно вращает оставшуюся древесную сердцевину, чтобы сырье использовалось полностью. Компания Shanghai Qidian самостоятельно разработала набор систем, подходящих для различных типов ротационных режущих станков, представленных на рынке. После практического применения в Шаньдуне, Хэбэе, Гуанси, Цзянси и других местах он решил проблемы многих производителей оборудования по поводу числового управления и автоматизации ротационного режущего оборудования. требования.

02 Особенности:

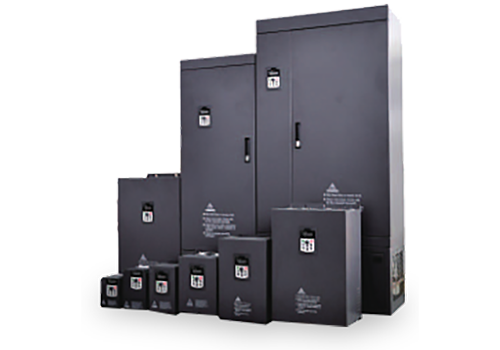

D51 представляет собой настенный инвертор, диапазон мощности составляет 3–15 кВт, входное сетевое напряжение 380–480 В, а режим управления — векторное управление без датчика скорости и векторное управление с обратной связью.

03 Преимущество:

· Имеет низкочастотные характеристики крутящего момента, номинальный крутящий момент 0,5 Гц 180%;

· Для сложных вращающихся режущих объектов он имеет достаточный пусковой крутящий момент, чтобы обеспечить высокую силу резания и равномерную мощность двигателя во время тяжелой резки на низкой скорости;

· Он имеет точность регулирования скорости, точность регулирования составляет 0,2%, осуществляет точное регулирование скорости, обеспечивает плавность вращательного резания и высокую скорость работы остановки и перезапуска, что сравнимо с импортными инверторами;

· Реакция крутящего момента требует всего 20 мс, что обеспечивает быстрый отклик, а общее рабочее состояние становится более стабильным;

· Хорошая перегрузочная способность и экологичность, высокая эксплуатационная надежность;

· Превосходная функция AVR, адаптируемость суперсети, поддержание постоянного выходного крутящего момента в случае колебаний напряжения и соответствие нормальной работе вращающейся резки, когда номинальное напряжение превышает 60℅;

· Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

· Он обладает высокой приспособляемостью к окружающей среде, а полностью независимая конструкция воздуховодов может значительно повысить устойчивость к суровым условиям, таким как загрязнение маслом, пыль и влажное тепло.

04 Введение в систему:

В этой системе роторно-отрезной станок приводится в движение преобразователем частоты D51, схема системы управления проста, внешний контроллер не требуется, все функции реализуются встроенным преобразователем частоты, а вся система экономична и надежна. Использование поворотного энкодера в качестве датчика измерения расстояния может повысить точность измерения до 0,01 мм; использование поворотного энкодера для измерения фактической скорости ролика позволяет избежать ошибки, вызванной нестабильным напряжением сетки на толщине вращающейся резки.

05 Технический параметр:

06 Использование на месте:

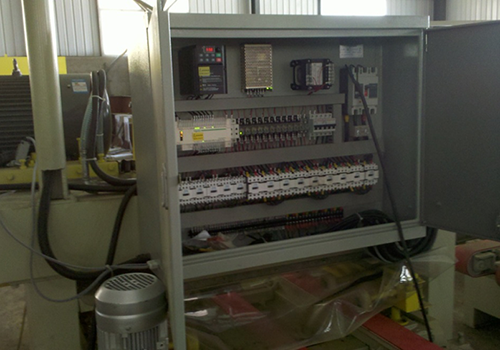

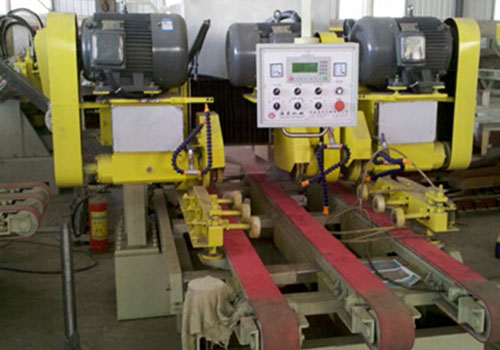

В зависимости от ситуации с пространством на объекте в шкафу управления устанавливается инвертор серии D51, а установка инвертора и двигатель на месте показаны на рисунке.

07 Текущий результат:

Система управления роторно-режущим станком с использованием инвертора D51 была введена в эксплуатацию более трех лет и дала хорошие экономические и социальные выгоды:

Устройство управления работает надежно, хорошо адаптируется к окружающей среде, может противостоять суровым условиям окружающей среды, таким как загрязнение нефтью, пыль и влажное тепло, и имеет низкую интенсивность отказов;

Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

Технологические параметры ротационного режущего оборудования задаются онлайн, а толщина резки плавно регулируется в соответствии с различными требованиями рынка;

Точность управления скоростью высока, а производимая продукция больше соответствует требованиям.

08 Преимущества для клиентов:

Толщина ротационной резки однородная, поверхность гладкая, технологические требования соблюдены;  Комплексная функция защиты инвертора может обеспечить производство даже при колебаниях в электросети и максимизировать непрерывность производства;  Повысьте эффективность производства и использования древесины, защитите окружающую среду и сократите производственные затраты.
