01 Введение:

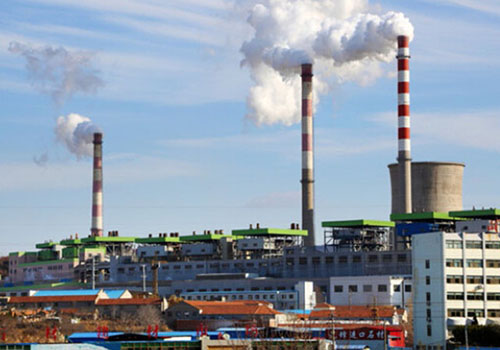

Зима в северном Китае долгая и холодная, и такие методы отопления, как отопление и геотермальная энергия, стали для людей основным средством защиты от холода зимой. Тепловая электростанция по паропроводу транспортирует перегретый пар на каждую теплообменную станцию. В теплообменной станции пар через теплообменник нагревает горячую воду отопления, а циркуляционный насос отправляет горячую воду во вторичную сеть и различные теплообменники через трубопровод отопления. пользователь. Инвертор D71 компании Shanghai Qidian широко используется в муниципальных сферах, таких как отопление, вентиляция, вентиляция, водоснабжение и очистные сооружения. Наши продукты и решения обладают замечательным энергосберегающим эффектом, безопасной и надежной работой и являются гарантией стабильной работы муниципальной системы.

02 Особенности:

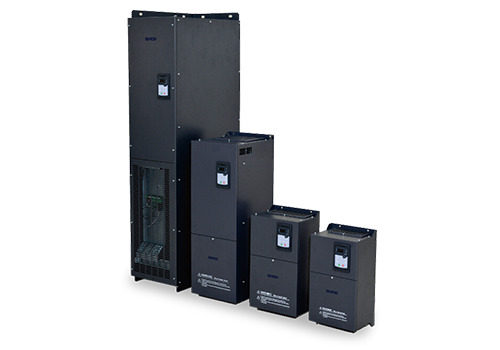

D71 представляет собой настенный инвертор с диапазоном мощности 0,75–500 кВт, а режим управления уровнем напряжения входящей линии составляет 380–480 В, что представляет собой векторное управление без датчика скорости. Бессенсорное векторное управление скоростью особенно подходит для вентиляторов и насосов. Бездатчиковое векторное управление скоростью имеет не только замкнутый контур скорости, но и замкнутый контур тока, а установившийся ток двигателя более стабилен.

D71 имеет множество клиентских терминалов, включая 8 цифровых входов (LI1-LI8), 2 аналоговых входа (AI), 2 релейных выхода (TA), 2 аналоговых выхода (AO), вспомогательный источник питания 5 В для аналогового входа. Фиксированный вход, вспомогательный источник питания 24 В используется для цифрового входа, все LI/TA, AI/AO можно свободно запрограммировать для определения функций. Интерфейс MODBUS является стандартной конфигурацией D71, никаких дополнительных опций не требуется. D71 можно подключить к системам автоматизации более высокого уровня через MODBUS. Инвертор серии D71 имеет встроенную функцию ПИД, его работа более гибкая, и существует множество способов управления интерфейсом.

04 Введение в систему:

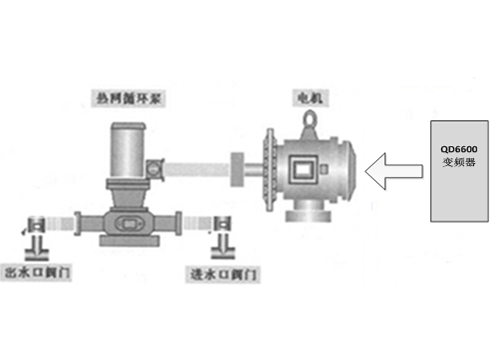

В этой системе преобразователь частоты D71 мощностью 110 кВт используется для привода циркуляционного насоса тепловой сети мощностью 110 кВт. Собирая разницу температур между общей температурой выходной и обратной воды системы и сравнивая разницу температур температуры обратной воды пользовательской системы в каждой области с расчетной разницей температур системы, скорость циркуляционного насоса автоматически регулируется встроенной функцией ПИД-регулятора инвертора для реализации регулировки общего расхода и температуры системы.

05 Технический параметр:

06 Использование на месте:

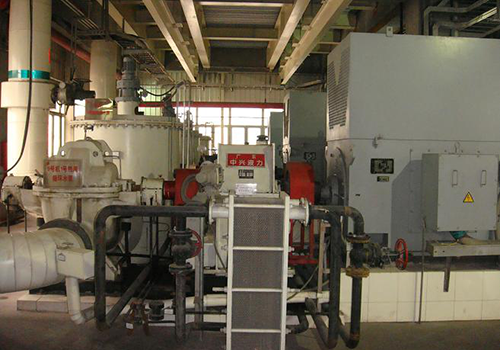

В зависимости от места на объекте в шкафу управления устанавливается инвертор серии D71, а установка инвертора и двигатель на месте показаны на рисунке.

07 Текущий результат:

Система насосов циркуляционной воды тепловой сети с использованием инвертора D71 была введена в эксплуатацию более трех лет и дала хорошие экономические и социальные выгоды:

Устройство управления работает надежно и имеет низкую интенсивность отказов;  Благодаря автоматической регулировке ПИД-регулятора исключается явление неравномерного нагрева и охлаждения каждого пункта тепловой сети;

Реализовать беспилотное управление производством, значительно снизить трудоемкость и повысить эффективность производства;

Экономические выгоды значительны, и все увеличенные инвестиции могут быть оплачены более чем за один год.

08 Преимущества для клиентов:

Отопление и охлаждение каждого пункта тепловой сети осуществляется равномерно, что обеспечивает потребности в отоплении удаленных потребителей и позволяет избежать перегрева ближних потребителей.

Реализовать беспилотное управление производством и повысить эффективность производства;

Механическое воздействие снижается, что значительно экономит затраты на техническое обслуживание;

Эффект энергосбережения значителен, а увеличенные инвестиции могут быть полностью оплачены более чем за один год.
