01 Введение:

Концепция HVAC включает отопление, вентиляцию и кондиционирование воздуха, поэтому она имеет более широкое понятие, чем центральное кондиционирование. Концепция энергосбережения в HVAC заключается не в уменьшении окружающей среды или подавлении спроса на энергию в обмен на энергосбережение, а в повышении энергоэффективности зданий за счет применения методов интегрированного планирования ресурсов (IRP) и методов управления спросом на энергию (DSM) с ограниченными ресурсами и затратами на потребление энергии для получения социальной и экономической эффективности для удовлетворения растущих экологических потребностей. Инвертор D71 широко используется в системах отопления, вентиляции и кондиционирования воздуха в престижных местах, таких как аэропорты, радио- и телевизионные здания, больницы и метро.

02 Особенности:

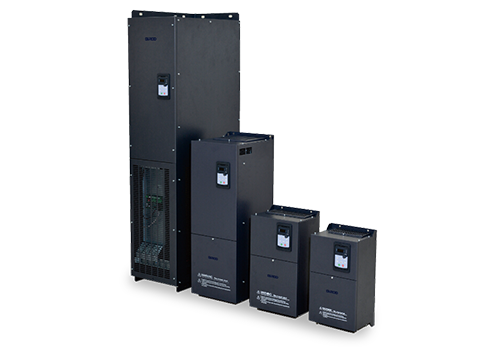

D71 представляет собой настенный инвертор, диапазон мощности составляет 0,75–500 кВт, уровень напряжения входящей линии составляет 380–480 В, а метод управления – векторное управление без датчика скорости.

D71 имеет множество устройств управления, включая 8 цифровых входов (LI1-LI8), 2 аналоговых входа (AI), 2 релейных выхода (TA), 2 аналоговых выхода (AO), вспомогательный источник питания 5 В для аналогового источника питания. Фиксированный вход, вспомогательный источник питания 24 В используется для цифрового входа, все LI/TA, AI/AO можно свободно запрограммировать для определения функций.

Интерфейс MODBUS является стандартной конфигурацией D71, никаких дополнительных опций не требуется. D71 можно подключить к системам автоматизации более высокого уровня через MODBUS.

03 Преимущество:

· Хорошие низкочастотные характеристики крутящего момента (в 1,5 раза превышают выходной крутящий момент при разомкнутом контуре 0,5 Гц), большой низкочастотный крутящий момент;

· Его преимуществом является быстрая реакция крутящего момента, а при колебаниях нагрузки колебания тока невелики;

· Он имеет хорошую перегрузочную способность и адаптируемость к окружающей среде, а также высокую эксплуатационную надежность;

· Супер адаптируемость энергосистемы, устойчивость к колебаниям энергосистемы до ± 15%, чтобы обеспечить стабильность выходного напряжения, тока и скорости;

· Мощность 15 кВт и выше оснащена стандартными реакторами постоянного тока, которые хорошо справляются с контролем гармоник и стабильностью, помогая клиентам экономить затраты на оборудование;

· Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

· Он обладает высокой приспособляемостью к окружающей среде, а полностью независимая конструкция воздуховодов может значительно повысить устойчивость к суровым условиям, таким как загрязнение маслом, пыль и влажное тепло.

04 введение системы:

В этой системе два насоса охлажденной воды мощностью 110 кВт приводятся в действие двумя инверторами D71 мощностью 110 кВт, а также имеется несколько инверторов D71, которые приводят в движение вентиляторы (включая вентиляторы внутреннего блока и вентиляторы градирни). В системе циркуляции охлажденной воды сигнал 1 (сигнал температуры или сигнал давления) контура входа воды и сигнал 2 (сигнал температуры или сигнал давления) контура выпуска воды отправляются в аналоговый модуль для получения аналогового сигнала обратной связи инвертора. Благодаря встроенной функции ПИД-регулятора преобразователя реализуется автоматическое управление с обратной связью.

05 Технический параметр:

06 Использование на месте:

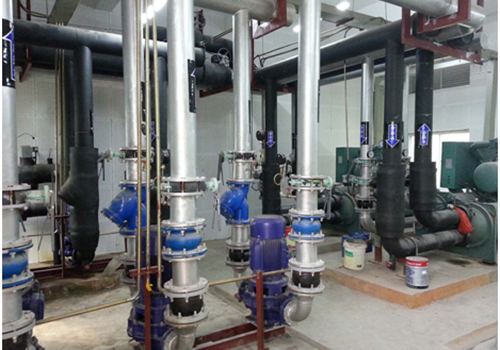

В зависимости от места на объекте в шкафу управления устанавливается инвертор серии D71, а установка инвертора и двигатель на месте показаны на рисунке.

07 Текущий результат:

Система управления отоплением, вентиляцией и кондиционированием воздуха с использованием инвертора D71 введена в эксплуатацию более трех лет и дала хорошие экономические и социальные результаты:

Устройство управления работает надежно, хорошо адаптируется к окружающей среде, может противостоять суровым условиям окружающей среды, таким как загрязнение нефтью, пыль и влажное тепло, и имеет низкую интенсивность отказов;

Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

Центральная система кондиционирования воздуха использует управление с замкнутым контуром с частотным преобразованием, с быстрой динамической реакцией и высокой степенью автоматизации, а вся система реализует цифровое и интеллектуальное управление;

Экономические выгоды значительны: базовый эффект энергосбережения составляет от 35% до 55%, а все инвестиции, увеличенные за счет системы управления преобразованием частоты, могут быть оплачены более чем за один год.

08 Преимущества для клиентов:

Автоматическое ПИД-регулирование с обратной связью снижает рабочую нагрузку и повышает эффективность работы;

Снижение потерь двигателя и затрат на техническое обслуживание;

Комплексная функция защиты преобразователя частоты обеспечивает непрерывность производства;

Уменьшите шум работы водяного насоса и улучшите комфорт здания;

Экономические выгоды значительны, и все инвестиции, увеличенные за счет системы управления преобразованием частоты, могут быть оплачены более чем за один год.
