01 Введение:

Мембранный насос — это новый тип конвейерного оборудования, который в настоящее время является инновационным типом насоса в Китае, использующим в качестве источника энергии сжатый воздух. Для всех видов агрессивных жидкостей, жидкостей с частицами, высокой вязкости, летучих, легковоспламеняющихся и высокотоксичных жидкостей они могут быть исчерпаны. Мембранные насосы используются в нефтяной, химической, пищевой цветной металлургии, электронной, керамической, текстильной и других отраслях промышленности. Их устанавливают в различных особых случаях для извлечения различных сред, которые невозможно перекачать обычными насосами. В качестве промышленного оборудования управления преобразователь частоты RVE32 имеет широкий спектр применения в мембранных насосах.

02 Особенности:

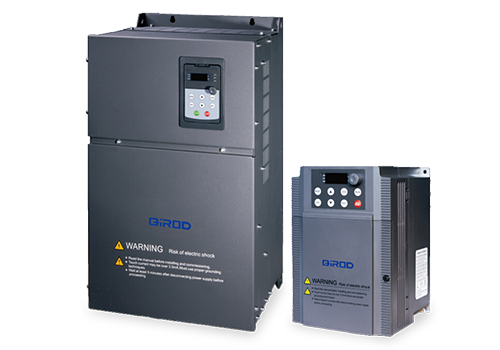

RVE32 — это настенный инвертор, диапазон мощности — 0,75–500 кВт, уровень входного напряжения сети — 380–480 В, а метод управления — векторное управление без датчика скорости. RVE32 имеет множество подстанций, в том числе 8 цифровых входов (LI1-LI8), 2 аналоговых входа (AI), 2 релейных выхода (TA), 2 аналоговых выхода (AO), вспомогательный источник питания 5 В для аналогового источника питания. Фиксированный вход, вспомогательный источник питания 24 В используется для цифрового входа, все LI/TA, AI/AO можно свободно запрограммировать для определения функций. Интерфейс MODBUS является стандартной конфигурацией RVE32, никаких дополнительных опций не требуется. RVE32 можно подключить к системам автоматизации более высокого уровня через MODBUS.

03 Преимущество:

· Обеспечить 250% номинального электрического тока при низкочастотной работе и ускорении, что соответствует требованиям работы диафрагменного насоса;

· Благодаря точности управления скоростью точность управления составляет 0,2%, и достигается точный контроль скорости;

· Его преимуществом является быстрая реакция крутящего момента, а при колебаниях нагрузки колебания тока невелики;

· Хорошая электромагнитная совместимость EMC, адаптируется к различным сложным средам;

· Он имеет хорошую перегрузочную способность и адаптируемость к окружающей среде, а также высокую эксплуатационную надежность;

· Он обладает высокой приспособляемостью к окружающей среде, а полностью независимая конструкция воздуховодов может значительно повысить устойчивость к суровым условиям, таким как загрязнение маслом, пыль и влажное тепло.

04 Введение в систему:

В системе производства глинозема квалифицированная сырая рудная пульпа перекачивается в растворитель высокого давления через диафрагму, диафрагменный насос мощностью 55 кВт приводится в действие инвертором RVE32 мощностью 75 кВт, а выходной сигнал обратной связи 4–20 мА шламового электромагнитного расходомера отправляется на инвертор. Управление с обратной связью реализовано на порте обратной связи ПИ-регулятора, так что скорость потока суспензии можно изменять в заданном диапазоне для обеспечения скорости растворения глинозема.

05 Технический параметр:

06 Использование на месте:

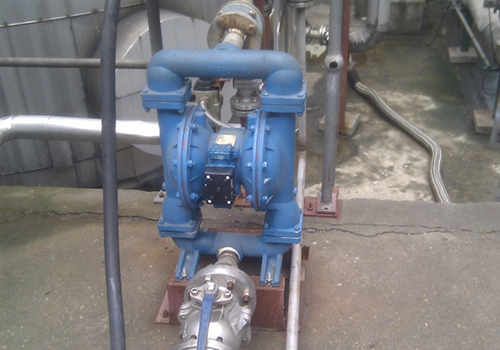

В зависимости от ситуации с пространством на объекте в шкафу управления устанавливается инвертор серии RVE32, а установка инвертора и двигатель на объекте показаны на рисунке.

07 Текущий результат:

Инвертор RVE32 эксплуатировался на мембранном насосе более трех лет без сбоев. Практика доказала, что инвертор RVE32 обладает показателями качества и производительности, а также экономит энергию в процессе регулирования скорости. Эффект принес ощутимую пользу пользователям и завоевал хорошую репутацию среди пользователей.

Устройство управления работает надежно, хорошо адаптируется к окружающей среде, может противостоять суровым условиям окружающей среды, таким как загрязнение нефтью, пыль и влажное тепло, и имеет низкую интенсивность отказов;

Надежная и стабильная работа, гибкое и удобное управление, точное управление и высокая точность;

Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

Экономическая выгода значительна, а себестоимость единицы продукции снижается.

08 Преимущества для клиентов:

Он полностью гарантирует точную подачу диафрагменного насоса, значительно оптимизирует индекс производства, улучшает скорость растворения глинозема в суспензии и производительность оборудования, а также обеспечивает огромные экономические выгоды;

Комплексная функция защиты преобразователя частоты обеспечивает непрерывность производства;

Совершенствование и оптимизация технологического уровня оборудования значительно снижает рабочую нагрузку и затраты на техническое обслуживание оборудования;

Экономические выгоды значительны, стоимость единицы продукции снижается, а также создаются хорошие социальные и экономические выгоды.
