01 Введение:

Бумажная промышленность является важной сырьевой отраслью, тесно связанной с развитием национальной экономики и социальных предприятий, а также важной опорной отраслью национальной экономики моей страны. В настоящее время более 80% трансмиссионного оборудования новых бумагоделательных машин оснащены инверторами переменного тока.

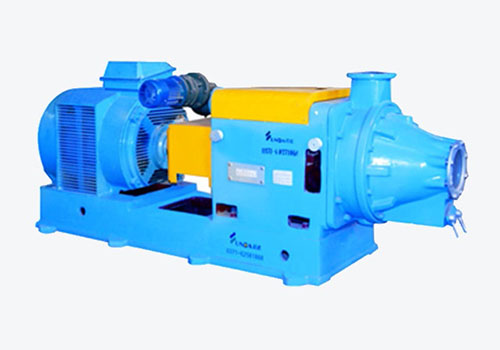

Рафинер является очень важной частью производства целлюлозы. Линия по производству целлюлозы состоит из ряда вспомогательного оборудования. Чтобы повысить эффективность производства и обеспечить качество целлюлозы, каждая часть трансмиссии требует высокой степени координации. В настоящее время важные передачи на современных производственных линиях используют преобразование частоты. водить машину. Инвертор D71 имеет широкий спектр применения в бумажной промышленности.

02 Особенности:

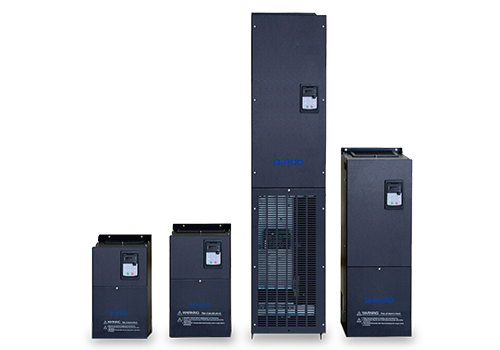

D71 представляет собой настенный инвертор, диапазон мощности составляет 0,75–500 кВт, уровень напряжения входящей линии составляет 380–480 В, а метод управления – векторное управление без датчика скорости.

D71 имеет множество устройств управления, включая 8 цифровых входов (LI1-LI8), 2 аналоговых входа (AI), 2 релейных выхода (TA), 2 аналоговых выхода (AO), вспомогательный источник питания 5 В для аналогового источника питания. Фиксированный вход, вспомогательный источник питания 24 В используется для цифрового входа, все LI/TA, AI/AO можно свободно запрограммировать для определения функций.

Интерфейс MODBUS является стандартной конфигурацией D71, никаких дополнительных опций не требуется. D71 можно подключить к системам автоматизации более высокого уровня через MODBUS.

03 Преимущество:

· Большой пусковой крутящий момент, в 1,5 раза превышающий выходной крутящий момент при разомкнутом контуре 0,5 Гц, что соответствует требованиям работы нефтеперерабатывающего завода;

· Его преимуществом является быстрая реакция крутящего момента, а при изменении нагрузки колебания тока невелики;

· Он имеет хорошую перегрузочную способность и адаптируемость к окружающей среде, а также высокую эксплуатационную надежность;

· Супер адаптируемость энергосистемы, способность противостоять колебаниям электросети до ± 15%, чтобы обеспечить стабильность выходного напряжения, тока и скорости;

· Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

· Он обладает высокой приспособляемостью к окружающей среде, а полностью независимая конструкция воздуховодов может значительно повысить устойчивость к суровым условиям, таким как загрязнение маслом, пыль и влажное тепло.

04 Введение в систему:

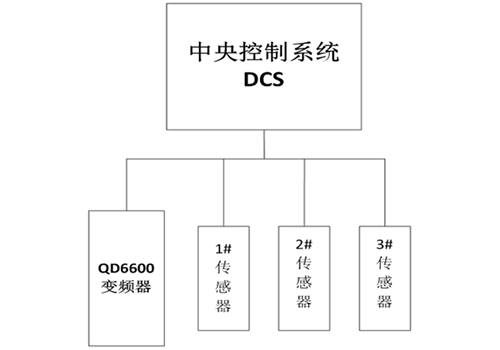

В этой системе главный двигатель рафинера мощностью 110 кВт приводится в движение инвертором D71 мощностью 110 кВт, а центральная система управления DCS связана со всеми исполнительными компонентами и датчиками всей производственной линии для мониторинга полевых условий каждой системы передачи в режиме реального времени. Центральная система управления контролирует запуск-остановку, настройку частоты, сброс неисправности и другие команды всех инверторов и одновременно собирает такие данные, как ток, напряжение, напряжение на шине и рабочую частоту всех инверторов, для мониторинга каждого инвертора в режиме реального времени.

05 Технический параметр:

06 Использование на месте:

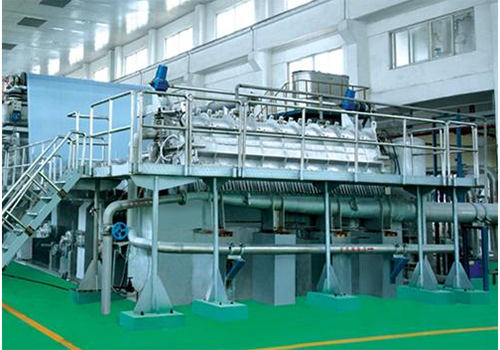

В зависимости от места на объекте в шкафу управления устанавливается инвертор серии D71, а установка инвертора и двигатель на месте показаны на рисунке.

07 Текущий результат:

Система управления рафинером с использованием инвертора Д71 введена в эксплуатацию более трех лет и дала хорошие экономические и социальные результаты:

Устройство управления работает надежно, хорошо адаптируется к окружающей среде, может противостоять суровым условиям окружающей среды, таким как загрязнение нефтью, пыль и влажное тепло, и имеет низкую интенсивность отказов;

Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

Объем подачи контролируется фактическим рабочим током двигателя и имеет функцию предварительного оповещения о перегрузке и функцию отключения, что может обеспечить безопасность двигателя и непрерывность производства;

Экономические выгоды значительны, эффект энергосбережения составляет более 20%, а все инвестиции, увеличенные за счет системы управления преобразованием частоты, могут быть оплачены более чем за один год.

08 Преимущества для клиентов:

Удобная регулировка скорости, обеспечивающая равномерное смешивание краски и среды; Уменьшите потери коробки передач, значительно сэкономьте затраты на техническое обслуживание;

Комплексная функция защиты преобразователя частоты обеспечивает непрерывность производства;

Бесступенчатое регулирование скорости онлайн, разные сорта используют разные скорости шлифования;

Экономические выгоды значительны, и все инвестиции, увеличенные за счет системы управления преобразованием частоты, могут быть окуплены более чем за один год
