01 Введение:

Насосная установка является основным оборудованием в современной нефтедобыче, количество которых составляет более 100 000. Суммарная установленная мощность электродвигателя составляет 35 млн кВт, а годовое потребление электроэнергии — более 10 млрд кВтч. Потребление электроэнергии насосной установкой составляет около 40% от общего потребления электроэнергии на нефтяном месторождении, а эффективность работы очень низкая, средняя эффективность работы составляет всего 25%, коэффициент мощности низкий, а потери электроэнергии велики. Таким образом, энергосберегающий потенциал насосных агрегатов огромен, а нефтяная промышленность также является ключевой отраслью продвижения «энергосбережения моторных систем». Используя преобразователь частоты D71, закон движения насосной установки можно адаптировать к изменяющимся условиям работы нефтяной скважины, чтобы повысить эффективность системы и достичь цели энергосбережения и увеличения добычи.

02 Особенности:

D71 представляет собой настенный инвертор, диапазон мощности составляет 0,75–500 кВт, уровень напряжения входящей линии составляет 380–480 В, а метод управления – векторное управление без датчика скорости.

D71 имеет множество устройств управления, включая 8 цифровых входов (LI1-LI8), 2 аналоговых входа (AI), 2 релейных выхода (TA), 2 аналоговых выхода (AO), вспомогательный источник питания 5 В для аналогового источника питания. Фиксированный вход, вспомогательный источник питания 24 В используется для цифрового входа, все LI/TA, AI/AO можно свободно запрограммировать для определения функций. Интерфейс MODBUS является стандартной конфигурацией D71, никаких дополнительных опций не требуется. D71 можно подключить к системам автоматизации более высокого уровня через MODBUS.

03 Преимущество:

· Хорошие низкочастотные характеристики крутящего момента (в 1,5 раза превышают выходной крутящий момент при разомкнутом контуре 0,5 Гц), большой низкочастотный крутящий момент;

· Мощность 15 кВт и выше оснащена стандартными реакторами постоянного тока, которые хорошо справляются с контролем гармоник и стабильностью, помогая клиентам экономить затраты на оборудование;

· Его преимуществом является быстрая реакция крутящего момента, а при колебаниях нагрузки колебания тока невелики;

· Он имеет хорошую перегрузочную способность и адаптируемость к окружающей среде, а также высокую эксплуатационную надежность;

· Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

· Он обладает высокой приспособляемостью к окружающей среде, а полностью независимая конструкция воздуховодов может значительно повысить устойчивость к суровым условиям, таким как загрязнение маслом, пыль и влажное тепло.

04 Введение в систему:

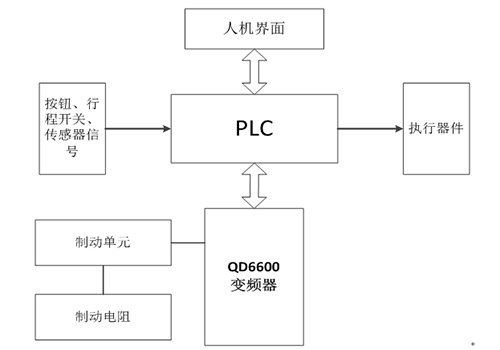

В этой системе инвертор D71 мощностью 110 кВт приводит в движение двигатель насосной установки мощностью 75 кВт и подключает сенсорный экран, ПЛК и инвертор к системе через последовательную связь RS-485. Инвертор реализует торможение с потреблением энергии посредством тормозного блока и тормозного резистора.

05 Технический параметр:

06 Использование на месте:

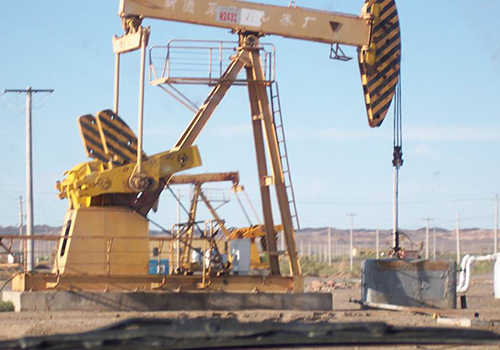

В зависимости от места на объекте в шкафу управления устанавливается инвертор серии D71, а установка инвертора и двигатель на месте показаны на рисунке.

07 Текущий результат:

Система управления нефтепромысловой насосной установкой с использованием инвертора D71 была введена в эксплуатацию более трех лет и дала хорошие экономические и социальные выгоды:

Устройство управления работает надежно, хорошо адаптируется к окружающей среде, может противостоять суровым условиям окружающей среды, таким как загрязнение нефтью, пыль и влажное тепло, и имеет низкую интенсивность отказов;

Скорость добычи можно регулировать динамически, экономя энергию и одновременно увеличивая добычу сырой нефти;

Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства.

08 Преимущества для клиентов:

Влияние механических частей невелико, объем технического обслуживания оборудования снижается, а затраты на техническое обслуживание значительно сокращаются;

Комплексная функция защиты инвертора обеспечивает непрерывность производства;

Эффект энергосбережения заметен, и добыча сырой нефти значительно увеличивается;

Работа системы безопасна и надежна, а экономическая выгода замечательна.
