01 Введение:

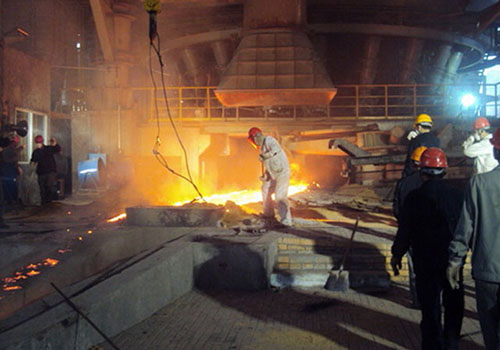

Доменное производство чугуна является одной из важных производственных цепочек (выплавка чугуна, выплавка стали, литье и прокат) в черной металлургии, а система доменной загрузки является ключевым звеном в доменном производстве чугуна. Сырье непрерывно подается в доменную печь через колошник, чтобы обеспечить нормальную потребность доменного производства чугуна. Преобразователь частоты RVE32 широко применяется в двухвагонной системе подъема и подачи доменных печей по производству чугуна.

02 Особенности:

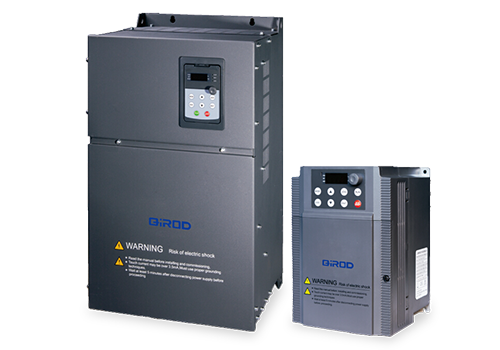

RVE32 — это настенный инвертор, диапазон мощности — 0,75–500 кВт, уровень входного напряжения сети — 380–480 В, а метод управления — векторное управление без датчика скорости. RVE32 имеет множество устройств управления, включая 8 цифровых входов (LI1-LI8), 2 аналоговых входа (AI), 2 релейных выхода (TA), 2 аналоговых выхода (AO), вспомогательный источник питания 5 В для аналогового источника питания. Фиксированный вход, вспомогательный источник питания 24 В используется для цифрового входа, все LI/TA, AI/AO можно свободно запрограммировать для определения функций.

Интерфейс MODBUS является стандартной конфигурацией RVE32, никаких дополнительных опций не требуется. RVE32 можно подключить к системам автоматизации более высокого уровня через MODBUS.

03 Преимущество:

· Хорошие низкочастотные характеристики (в 1,5 раза превышающий выходной крутящий момент при разомкнутом контуре 0,5 Гц), что лучше соответствует требованиям полной нагрузки;

· Его преимуществом является быстрая реакция крутящего момента, а при колебаниях нагрузки колебания тока невелики;

· Он имеет хорошую перегрузочную способность и адаптируемость к окружающей среде, а также высокую эксплуатационную надежность;

· Низкочастотные выходные характеристики хорошие, реакция крутящего момента быстрая, точность стабилизации скорости высокая.

· Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства;

· Высокая адаптируемость к окружающей среде, полностью независимая конструкция воздуховодов могут значительно улучшить устойчивость к суровым условиям, таким как загрязнение нефтью, пыль и влажность;

04 Введение в систему:

В этой системе двигатель подъемника мощностью 160 кВт приводится в движение инвертором RVE32 мощностью 200 кВт, и один подъемник одновременно приводит в движение две тележки слева и справа, которые перемещаются вверх и вниз друг друга, то есть одна из тележек подает вверх, а другая тележка спускается для пустой машины. Напряжение на шине инвертора может повышаться в таких случаях, как торможение с замедлением и верхняя разгрузка, а внешний тормозной блок и тормозной резистор используются для достижения быстрого торможения и остановки.

05 Технический параметр:

06 Использование на месте:

В зависимости от ситуации с пространством на объекте в шкафу управления устанавливается инвертор серии RVE32, а установка инвертора и двигатель на объекте показаны на рисунке.

07 Текущий результат:

Система управления двойной вагонеткой доменной печи с использованием инвертора RVE32 была введена в эксплуатацию более трех лет и дала хорошие экономические и социальные выгоды.

Устройство управления работает надежно, хорошо адаптируется к окружающей среде, может противостоять суровым условиям окружающей среды, таким как загрязнение нефтью, пыль и влажное тепло, и имеет низкую интенсивность отказов;

Обеспечьте плавный подъем и изменение скорости питателя и избегайте явления сильной вибрации при запуске, легкого проскальзывания и явления прицепа, характерного для традиционной системы лебедки;

Отличные характеристики ограничения тока, высокая перегрузочная способность позволяют эффективно снизить перегрузку преобразования частоты, защиту от перегрузки по току и максимизировать непрерывность производства.

08 Преимущества для клиентов:

Влияние механических частей невелико, объем технического обслуживания оборудования снижается, а затраты на техническое обслуживание значительно сокращаются;

Комплексная функция защиты преобразователя частоты обеспечивает непрерывность производства;

Работа системы безопасна и надежна, а экономическая выгода замечательна.
