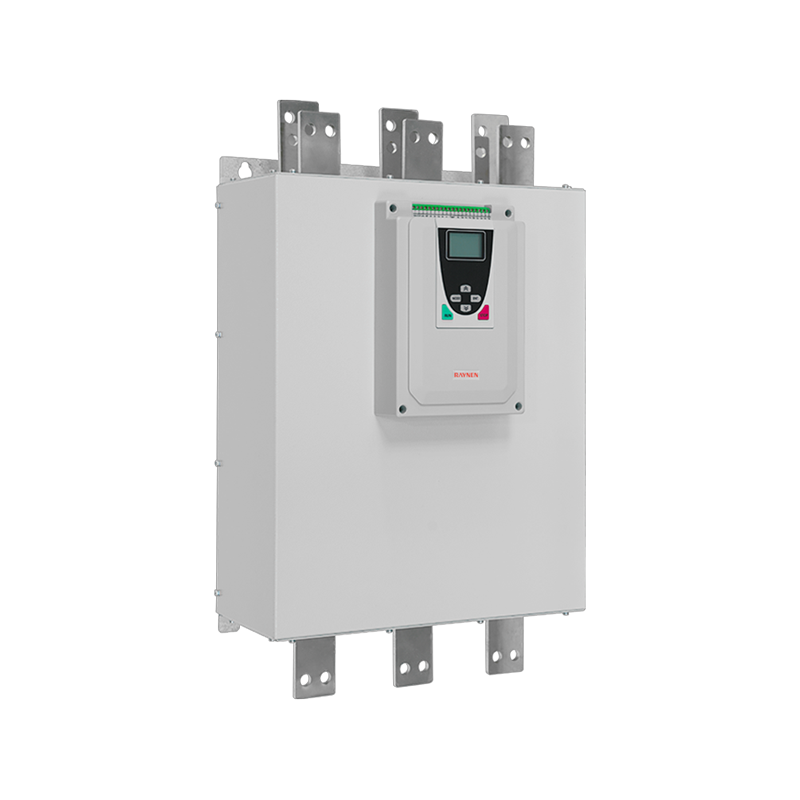

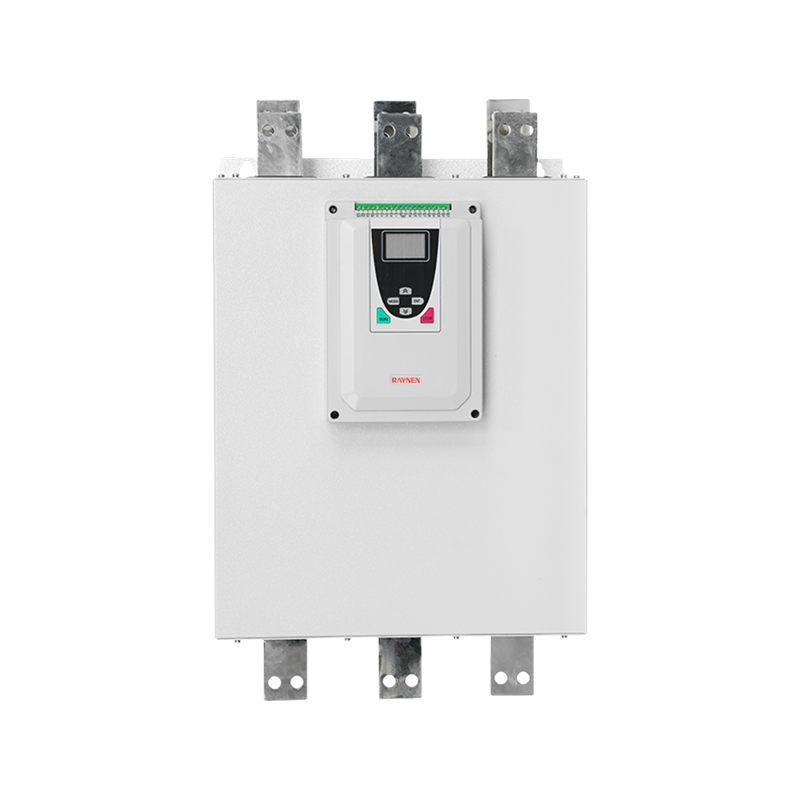

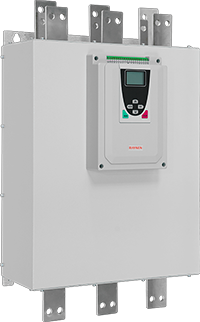

Краткое описание продукта
Технические характеристики
 | Параметрический | |
| Модель | RSE-T3-400-E~ RSE-T3-500-E | |
| Тип байпаса | Тип внешнего байпаса | |
| Напряжение | 380В | |
| Адаптивная мощность двигателя (кВт) | 400/450/500 | |
| Номинальный выходной ток (А) | 800/900/1000 | |
| Размеры (мм) | 675*410*228 | |
| Установочный размер (мм) | 536*340 | |
Особенности продукта
| Выдающееся качество |  | Пульт дистанционного управления |  |
| • Все показатели эффективности тщательно разработаны и тщательно протестированы. • Все уровни защиты. • Простота установки и интеграции в систему управления. | • Функция связи используется для дистанционного управления, мониторинга и функций настройки. • Через стандартный интерфейс RS485 вы можете подключиться к ПК и ПЛК. | ||
| Байпасный контактор, снижение потерь |  | Удобная клавиатура |  |
| • В конце запуска запускается байпасный контактор. • Нагрев внутри стартера снижается, а потери сводятся к минимуму. • Все функции защиты остаются эффективными (перегрев, перегрузка, недостаточная нагрузка и т. д.). | • Используйте простую и интуитивно понятную клавиатуру для настройки данных двигателя. • Английская клавиатура упрощает работу. | ||
| Конструкция с низкими потерями |  | Удобнее |  |
| RDS может постоянно улучшать рабочее состояние двигателя следующими способами: • Применяется технология адаптивного управления плавным пуском, обеспечивающая соответствие кривой скорости двигателя. плавный, непрерывный и монотонно нарастающий в любом состоянии, без точки перегиба скорости • Снижает механические и гидравлические нагрузки. • Снизить нагрузку на систему распределения электроэнергии (пиковое напряжение, перегрузка по току). | • RS485, связь Modbus. • Верхняя проводка, легко подключаемая. | ||
| Применимая мощность |  | ||
| • Подать заявку на широкий диапазон мощности генераторов | |||
Прямое соединение упрощает проводку
Проводка и клеммы
Номенклатура моделей
Таблица выбора
| Модель (380 В) | Адаптивная мощность двигателя (кВт) | Я вышел (А) | Размеры В*Ш*Д (мм) | Установочный размер (мм) | |
| H1*W1 | Диафрагма | ||||
| РСЭ-Т3-7-Е | 7.5 | 15 | 296*170*169 | 265*155 | М6 |
| РСЭ-Т3-11-Е | 11 | 23 | |||
| РСЭ-Т3-15-Е | 15 | 30 | |||
| РСЭ-Т3-18-Е | 18.5 | 37 | |||
| РСЭ-Т3-22-Э | 22 | 45 | |||
| РСЭ-Т3-30-Э | 30 | 60 | |||
| РСЭ-Т3-37-Э | 37 | 75 | |||
| РСЭ-Т3-45-Э | 45 | 90 | |||
| РСЭ-Т3-55-Э | 55 | 110 | |||
| РСЭ-Т3-75-Э | 75 | 150 | 378*192*227 | 308*150 | М8 |
| РСЭ-Т3-90-Э | 90 | 180 | |||
| РСЭ-Т3-110-Е | 115 | 230 | |||
| РСЭ-Т3-132-Е | 132 | 264 | 558*264*260 | 458*220 | М10 |
| РСЭ-Т3-160-Э | 160 | 320 | |||
| РСЕ-Т3-185-Е | 185 | 370 | |||
| РСЭ-Т3-200-Е | 200 | 400 | |||
| РСЭ-Т3-250-Е | 250 | 500 | 604*292*258 | 503*247 | М10 |
| РСЭ-Т3-280-Е | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| РСЭ-Т3-400-Е | 400 | 800 | 675*410*228 | 536*340 | М10 |
| RSE-T3-450-E | 450 | 900 | |||
| РСЭ-Т3-500-Е | 500 | 1000 | |||
Производительность и конфигурация
| Электрические характеристики | |
| Номинальное рабочее напряжение | Трехфазное 380 В±15% |
| Номинальная рабочая частота | 50 Гц или 60 Гц (пожалуйста, укажите перед заказом) |
| Количество контролируемых фаз | 3 |
| Применимый двигатель | Трехфазный асинхронный двигатель/асинхронный двигатель с «мышиной клеткой» |
| Стартовая частота | В зависимости от нагрузки рекомендуется запускать и останавливать не более 10 раз в час при нормальных условиях и 6 раз при большой нагрузке. |
| Метод запуска | Линейное изменение напряжения, линейное изменение тока, ограничение тока, толчковое перемещение, ограничение тока линейного напряжения, внезапное скачкообразное изменение напряжения |
| Метод остановки | Свободная остановка, плавная остановка |
| Функция защиты | Защита от потери фазы, защита от перегрузки по току, защита от перегрузки, защита от дисбаланса тока, защита от перегрева, защита от тайм-аута запуска и т. д. |
| Экологические характеристики | |
| Рабочая температура | -10℃~40℃ (при 40℃~60℃ необходимо уменьшить производительность) |
| Температура хранения | -25℃~70℃ |
| Относительная влажность | 95% отсутствие конденсата и капель |
| Высота | Ниже 1000 м (1000–3000 м необходимо уменьшить мощность) |
| Метод охлаждения | Естественное воздушное охлаждение |
| Способ установки | Настенный |
| Другое | Нет горючих, взрывоопасных, агрессивных газов, проводящей пыли и металлического порошка. |
| Стандарты и сертификация | |
| Стандарты реализации | ГБ/T14048.6 |
| Сертификация | CCC |
| Характеристики схемы управления | |
| Обход -01, 02 | 01, 02 запускаются и закрываются после завершения для управления байпасным контактором. (Диаграмма) |
| Запустить вывод -03, 04, 05 | 03, 04, 05 — это программируемые релейные выходы, а время задержки устанавливается кодом f4. Функция выхода будет установлена кодом FE и будет закрыта, когда выходной сигнал действителен. |
| Выход неисправности -06, 07, 08 | 06, 07, 08 — программируемые релейные выходы неисправности. Они закрываются при возникновении неисправности или отключении питания и размыкаются при включении питания. |
| Аналоговый выход -09, 10 | 09, 10 могут измерять текущую информацию, которая меняется в зависимости от нагрузки. Выход 400%, калибровочное значение 4 ~ 20 мА, формула расчета: D = 400/16(1x-4). lx — фактическое значение измерения (мА). Ток двигателя (%). |
| Ввод немедленной остановки -11 | 11, а общее отключение приведет к немедленной остановке двигателя (или последовательно подключите другие точки нормального закрытия. |
| Вход плавного останова -12 | 12 и общее отключение приведет к плавной остановке двигателя (или свободной остановке). |
| Начните печатать -13 | 13 и общее замыкание заставят двигатель работать. |
| Общий -14, 15 | Общий terminal for input signal |
| RS485 -16, 17, 18 | Терминал связи RS485, подключение нескольких устройств плавного пуска 16 — связь, заземление |
| ЧП -19 | Клемма заземления |
