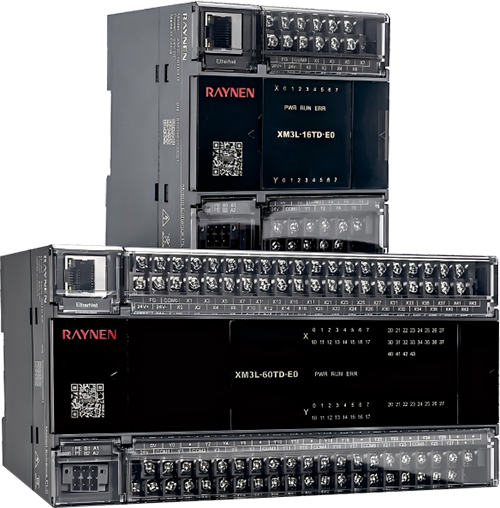

Краткое описание продукта
 | • Клеммы ввода-вывода имеют приподнятую конструкцию контактов, оптимизирующую площадь контакта для рассеивания тепла и путь воздушного потока, что значительно улучшает характеристики рассеивания тепла и обеспечивает долгосрочную стабильную работу терминалов. |
| • Конструкция электромагнитной совместимости была всесторонне оптимизирована, что привело к значительному улучшению общих характеристик ЭМС ПЛК. |

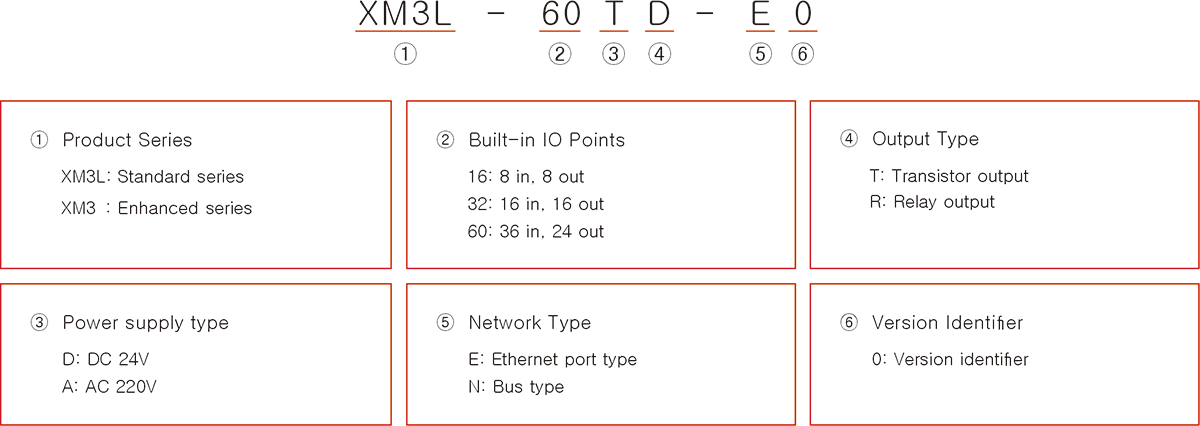

Номенклатура моделей

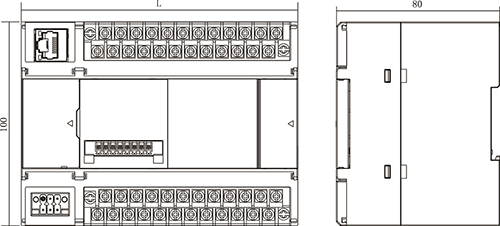

Размер продукта (единица измерения: мм)
| | Модель ПЛК | л |
| XM3L-16TD-E0 | 90 | |
| XM3L-32TD-E0 | 135.5 | |
| XM3L-60TD-E0 | 196 |
Технические характеристики
| Технические характеристики | XM3L-16TD-E0 | XM3L-32TD-E0 | XM3L-60TD-E0 |
| Количество управляемых осей | 2 оси (200 кГц) | 2 оси (200 кГц) | 2 оси (200 кГц) |
| Планирование скорости | Планирование скорости Т-типа | ||
| Функции управления | Движение точки, возврат к нулевому движению, высокоскоростной подсчет | ||
| Язык программирования | лadder diagram (LD), instruction list (IL), SFC | ||
| Цифровой вход | 8 (НПН/ПНП) | 16 (НПН/ПНП | 36 (НПН/ПНП) |
| Входное сопротивление | Х0-Х2: 2,4К; X3 и выше: 5,6 тыс. | ||
| ВКЛ входной ток измерения | X0-X2: 5 мА или более; X3 и выше: 2,4 мА или более | ||
| ВЫКЛ входной ток измерения | 1 мА или меньше | ||
| Время отклика ввода | Не более 4,5 мс | ||
| Цифровой выход | 8 (НПН | 16 (НПН) | 36 (НПН |
| Резистивная максимальная нагрузка | 0,5 А/одна точка; 0,8А/4 балла | ||
| Индуктивная максимальная нагрузка | 12 Вт/24 В постоянного тока | ||
| лamp maximum load | Высокоскоростной: 2 Вт/24 В постоянного тока, нормальный: 5 Вт/24 В постоянного тока | ||
| Минимальная нагрузка | 5 мА (5~24 В постоянного тока) | ||
| Ток утечки разомкнутой цепи | 0,1 мА или меньше/30 В постоянного тока | ||
| О сопротивлении | Высокоскоростная точка: типичное значение 0,3 Ом (максимум 0,6 Ом) | ||
| Количество прерываний | 12 внешних прерываний ввода-вывода/3 прерывания по таймеру/6 прерываний высокоскоростного счетчика | ||
| Количество управляемых осей | 0,5 А/одна точка; 0,8А/4 балла | ||
| Высокоскоростной счетчик | 1-фазный: 200 кГц (2 канала) Фаза AB: 200 кГц (2 канала) | 1-фазный: 200 кГц (4 канала) Фаза AB: 100 кГц (4 канала) | 1-фазный: 200 кГц (8 каналов) Фаза AB: 100 кГц (4 канала) |
| Ethernet-порт | 1 канал 100М; поддерживает ModBUS TCP/IP | ||
| RS485 | 2 канала; поддерживает протокол ModBUS RTU; бесплатный протокол последовательного порта | ||
| Расширение БД | Не поддерживается | Поддержка 1 | Поддержка 1 |
| Правое расширение | Не поддерживается | Не поддерживается | Не поддерживается |
| Источник питания | 24 В постоянного тока ±5% | ||
