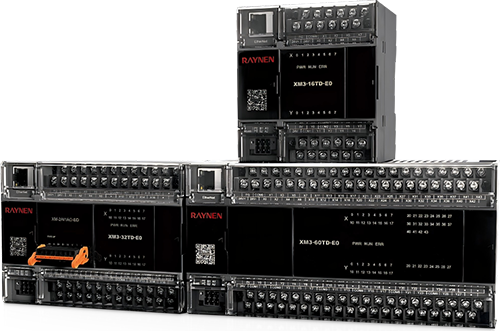

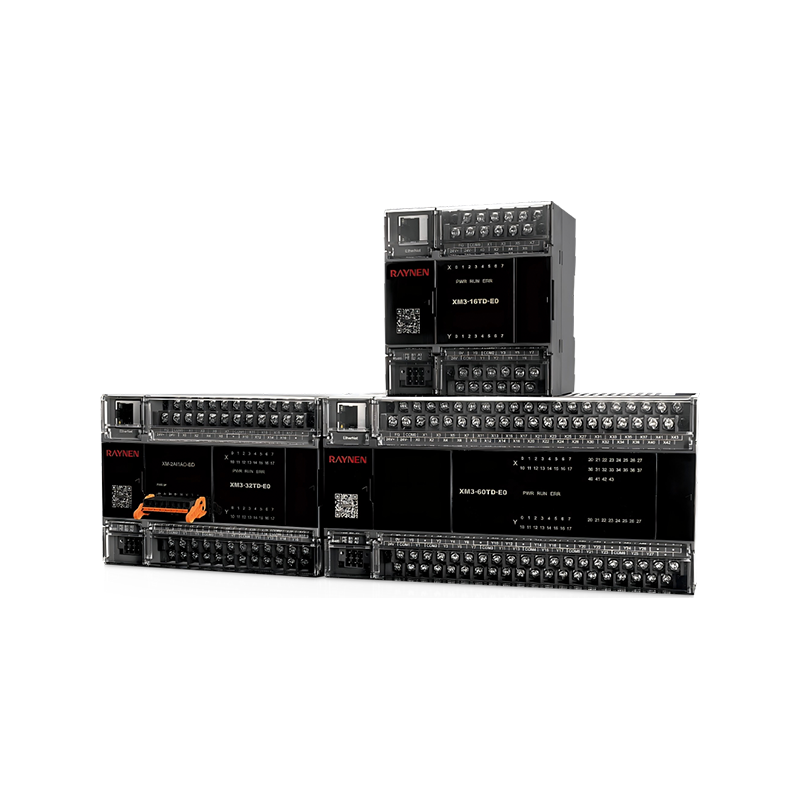

Краткое описание продукта
 | • Все небольшие ПЛК серии XM оснащены одним сетевым портом RJ45 (съемная клеммная колодка) и двумя портами RS485 (внешние клеммные колодки), что обеспечивает повышенное удобство и гибкость. |
| • Классический черный цвет Raynen, элегантный и неподвластный времени. |

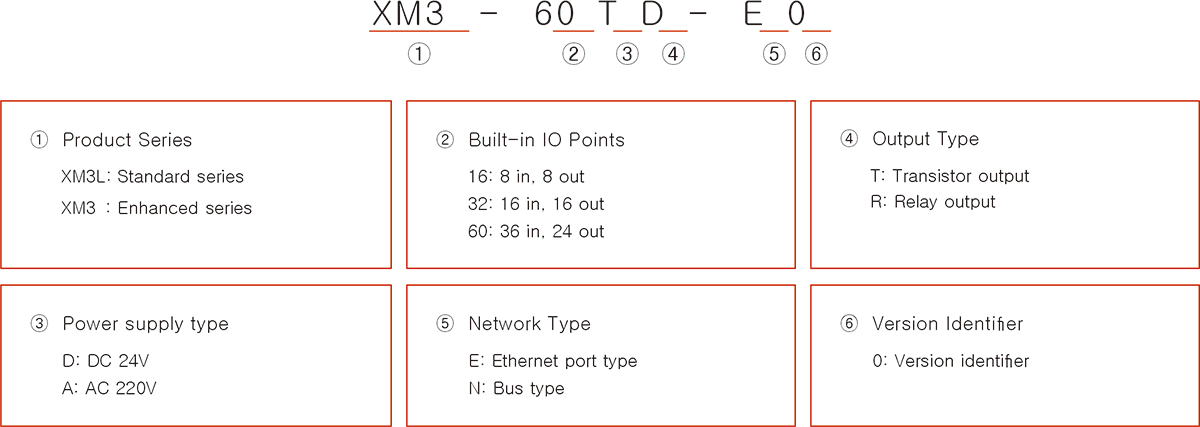

Номенклатура моделей

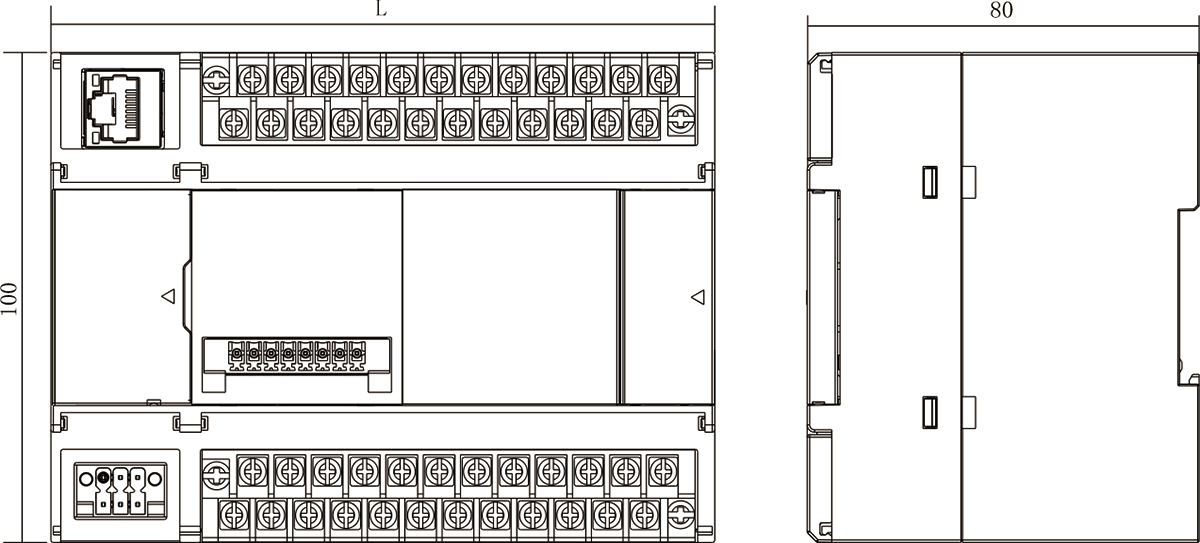

Размер продукта (единица измерения: мм)
Технические характеристики
| Технические характеристики | XM3L-16TD-E0 | XM3L-32TD-E0 | XM3L-60TD-E0 |
| Количество управляемых осей | 2 оси (200 кГц) | 4 оси (200 кГц) | 6 осей (200 кГц) |
| Планирование скорости | Планирование скорости Т-типа | ||
| Функции управления | Движение точки, возврат к нулевому движению, высокоскоростной счет, линейная интерполяция, круговая интерполяция | ||
| Язык программирования | Релейная диаграмма (LD), список команд (IL), SFC | ||
| Цифровой вход | 8 (НПН/ПНП) | 16 (НПН/ПНП | 36 (НПН/ПНП) |
| Входное сопротивление | Х0-Х2: 2,4К; X3 и выше: 5,6 тыс. | X0-X7: 3,3К, X10 и выше: 5,6К | |
| ВКЛ входной ток измерения | X0-X2: 5 мА или более; X3 и выше: 2,4 мА или более | X0-X7: 5 мА и выше, X10 и выше: 4 мА и выше | |
| ВЫКЛ входной ток измерения | Менее 1 мА | ||
| Время отклика ввода | Не более 4,5 мс | ||
| Цифровой выход | 8 (НПН | 16 (НПН) | 36 (НПН |
| Резистивная максимальная нагрузка | 0,5 А/канал | ||
| Индуктивная максимальная нагрузка | 12 Вт/24 В постоянного тока | ||
| Максимальная нагрузка лампы | 5 Вт/24 В постоянного тока | ||
| Минимальная нагрузка | 5 мА (5~24 В постоянного тока) | ||
| Высокоскоростной ввод-вывод | ВЫКЛ→ВКЛ: 5 мкс или меньше/10 мА или больше (5~24 В постоянного тока) ВКЛ→ВЫКЛ: 5 мкс или меньше/10 мА или больше (5~24 В постоянного тока) | ||
| Обычный ввод-вывод | ВЫКЛ→ВКЛ: 0,2 мс или меньше/200 мА или больше (24 В постоянного тока) ВКЛ→ВЫКЛ: 0,2 мс или меньше/200 мА или больше (24 В постоянного тока) | ||
| Количество прерываний | 12 внешних прерываний ввода-вывода/3 прерывания по таймеру/6 прерываний высокоскоростного счетчика | ||
| Высокоскоростной счетчик | 1-фазный: 200 кГц (3 канала) Фаза AB: 100 кГц (3 канала) | 1-фазный: 200 кГц (4 канала) Фаза AB: 100 кГц (4 канала) | 1-фазный: 200 кГц (8 каналов) Фаза AB: 100 кГц (4 канала) |
| Ethernet-порт | 1 канал 100М; поддержка ModBUS_TCP; TCP/IP | ||
| RS485 | 2-ходовой; поддержка протокола ModBUS_RTU; бесплатный протокол последовательного порта | ||
| Расширение БД | Не поддерживается | Поддержка 1 | Поддержка 1 |
| Правое расширение | Поддержка 7 | Поддержка 7 | Поддержка 7 |
| Источник питания | 24 В постоянного тока ±5% | ||
