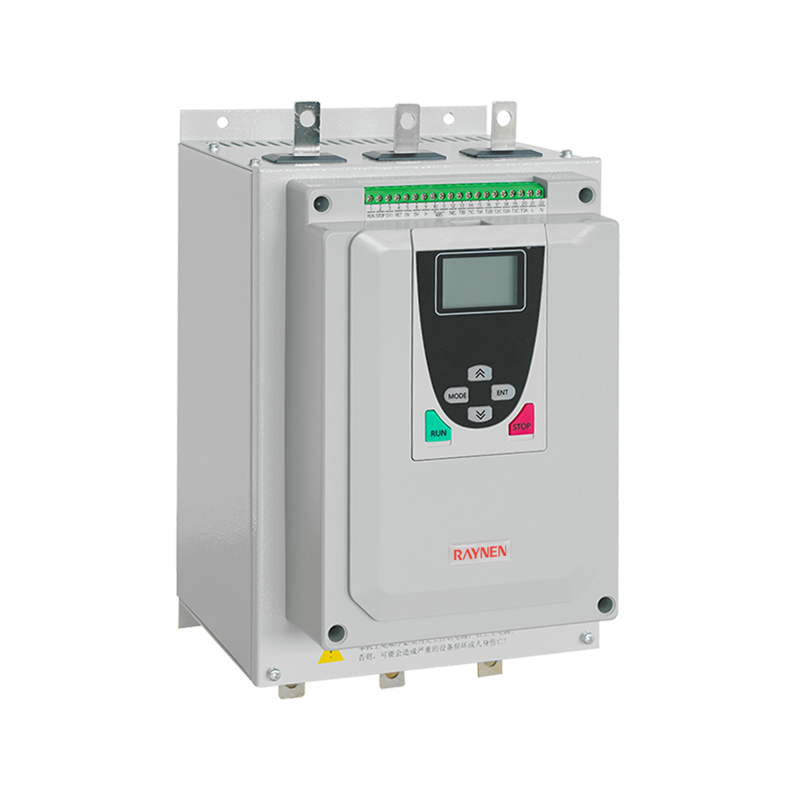

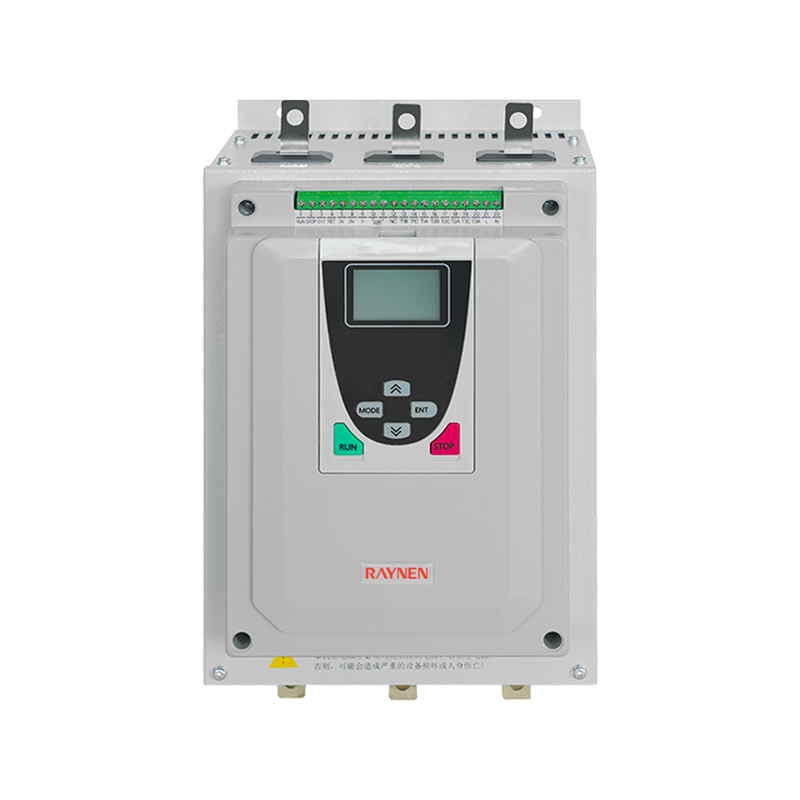

Краткое описание продукта
Технические характеристики
 | Параметрический | |
| Модель | RSE-T3-7-O ~ RSE-T3-55-O | |
| Тип байпаса | Тип онлайн-обхода | |
| Напряжение | 380В | |
| Адаптивная мощность двигателя (кВт) | 7,5/11/15/18,5/22/30/37/45/55 | |
| Номинальный выходной ток (А) | 15/23/30/37/45/60/75/90/110 | |
| Размеры (мм) | 342*200*214 | |
| Установочный размер (мм) | 299*145 | |
Обзор продукта
| | Независимый источник питания управления (220 В переменного тока), настройка параметров возможна и без источника питания (380 В). |
| | После снятия байпасного контактора ограничение контакта контактора отсутствует, а срок службы увеличивается. |
| | Совместим с внешними контакторами, более гибок в использовании и подходит для более широкого спектра применений. |
 | Может управлять нетрадиционными нагрузками двигателя, такими как нагреватели двигателя, резистивные нагрузки и трансформаторные нагрузки. |
 | Он может идеально заменить твердотельные контакторы и дополнительно обеспечить функции плавного пуска и плавного останова. |
 | Поддерживает внутреннее подключение двигателей, подходит для двигателей с более высокими характеристиками. |
Проводка и клеммы
Номенклатура моделей
Таблица выбора
| Модель (380 В) | Адаптивная мощность двигателя (кВт) | Я вышел (А) | Размеры В*Ш*Д (мм) | Установочный размер (мм) | |
| H1*W1 | Диафрагма | ||||
| РСЭ-Т3-7-О | 7.5 | 15 | 342*200-214 | 299*145 | М6 |
| РСЭ-Т3-11-О | 11 | 23 | |||
| РСЭ-Т3-15-О | 15 | 30 | |||
| РСЭ-Т3-18-О | 18.5 | 37 | |||
| РСЭ-Т3-22-О | 22 | 45 | |||
| РСЭ-Т3-30-О | 30 | 60 | |||
| РСЭ-Т3-37-О | 37 | 75 | |||
| РСЭ-Т3-45-О | 45 | 90 | |||
| РСЭ-Т3-55-О | 55 | 110 | |||
| РСЭ-Т3-75-О | 75 | 150 | 443*243*248 | 392*180 | М8 |
| РСЭ-Т3-90-О | 90 | 180 | |||
| РСЭ-Т3-110-О | 115 | 230 | |||
| РСЭ-Т3-132-О | 132 | 264 | 574*348*248 | 493*280 | М10 |
| РСЭ-Т3-160-О | 160 | 320 | |||
| РСЭ-Т3-185-О | 185 | 370 | |||
| РСЭ-Т3-200-О | 200 | 400 | |||
| РСЭ-Т3-250-О | 250 | 500 | 600*430*283 | 519*340 | М10 |
| РСЭ-Т3-280-О | 280 | 560 | |||
| РСЭ-Т3-320-О | 320 | 640 | |||
Производительность и конфигурация
| Электрические характеристики | |
| Номинальный источник питания управления | Однофазное напряжение 220 В переменного тока ± 15 %, 50/60 Гц |
| Номинальное напряжение питания | Трехфазное 380–480 В (-10–15 %) |
| Номинальная частота электропитания | 50 Гц или 60 Гц |
| Количество контролируемых фаз | 3 |
| Применимый двигатель | Трехфазный асинхронный двигатель с короткозамкнутым ротором/асинхронный двигатель |
| Стартовая частота | Зависит от условий нагрузки. Рекомендуется запускать и останавливать не чаще 10 раз в час при нормальных условиях и 6 раз в час при большой нагрузке. |
| Начальный режим | Линейное изменение напряжения, линейное изменение тока, ограничение тока, толчковое перемещение, ограничение тока линейного напряжения, внезапное скачкообразное изменение напряжения |
| Режим остановки | Свободная остановка, плавная остановка |
| Функция защиты | Защита от потери фазы, защита от перегрузки по току, защита от перегрузки, защита от дисбаланса тока, защита от перегрева, защита от тайм-аута при запуске, защита от пониженного/повышенного напряжения, защита от превышения частоты при пуске, защита от сильного тока, защита от пробоя тиристора, защита от обратной последовательности мощности, защита от ошибок проводки и т. д. |
| Экологические характеристики | |
| Рабочая температура | -10℃ ~ 40℃ (при 40℃ ~ 60℃ необходимо уменьшить мощность) |
| Температура хранения | -25℃ ~ 70℃ |
| Относительная влажность | 95% отсутствие конденсата и капель |
| Высота | Ниже 1000 м (1000–3000 м необходимо уменьшить мощность) |
| Метод охлаждения | Принудительное воздушное охлаждение |
| Способ установки | Настенный |
| Другое | Никаких горючих, взрывоопасных или агрессивных газов, проводящей пыли и металлического порошка. |
| Стандарты и сертификация | |
| Стандарты реализации | ГБ/T14048.6 |
| Сертификация | ССС |
