Краткое описание продукта

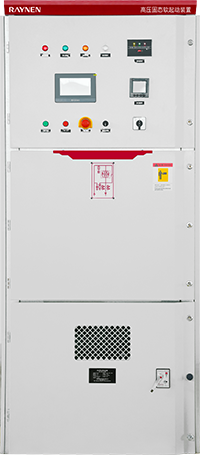

● Стандартный шкаф kyn28, разработанный строго в соответствии со стандартами защиты.
● Триггер по оптоволоконному кабелю.
● Режим сбора данных PT, более стабильный, чем электронный режим.
● Соответствует международным электрическим спецификациям высокого напряжения.
● Высоковольтная и низковольтная части полностью изолированы, безопасны и надежны.
● Масштабируемый интерфейс лота.
Технические характеристики
 | Параметрический | |

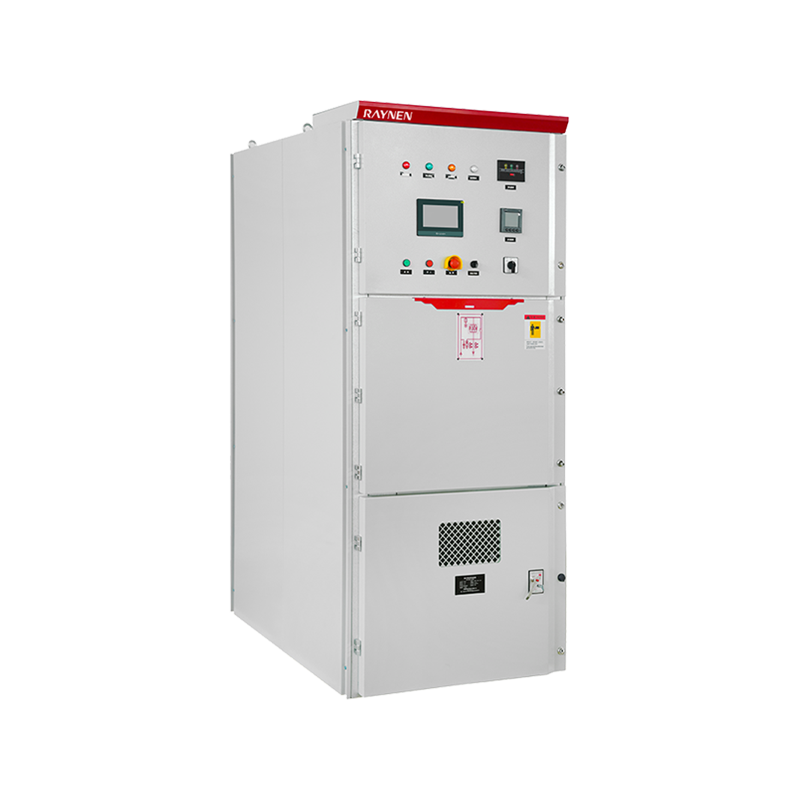

| Модель | RSE1000-6-5000 | |
| Номинальное напряжение | 6кВ | |
| Номинальный P (кВт) | 5000 | |
| Номинальный ток (А) | 600 | |
| Размер (Ш*В*Г мм) | Настраиваемый | |
 | Модульная конструкция для легкой установки и обслуживания. Прочность изоляции дополнительно повышается |
| | Простота установки, отладки и использования: RVS — это полноценная система управления и защиты запуска двигателя. Позволяет проводить электрические испытания всей системы при низком напряжении перед запуском при высоком напряжении. |
| | 7-дюймовый сенсорный ЖК-экран используется для более удобного программирования и настройки параметров. Мониторинг неисправностей и мониторинг в реальном времени более интуитивно понятны и повышают эффективность работы. |
| | настройки шифрования программы |

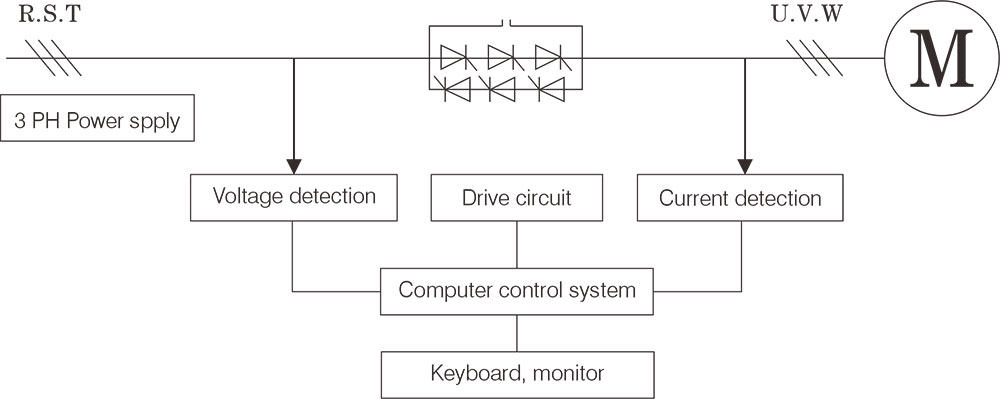

Принципиальная схема работы
Номенклатура моделей
Таблица выбора устройства плавного пуска среднего напряжения номинального напряжения 6 кВ
| Модель | Номинальное напряжение (кВ) | Номинальная мощность (кВт) | Номинальный ток ( А ) | Размеры (Ш*В*Г), мм | |
| (-G) Общий тип | (-E) Тип интеграции | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| РРСЭ1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| РСЕ1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| РСЕ1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Настраиваемый | - |
Таблица выбора устройства плавного пуска среднего напряжения на номинальное напряжение 10 кВ
| Модель | Номинальное напряжение (кВ) | Номинальная мощность (кВт) | Номинальный ток ( А ) | Размеры (Ш*В*Г), мм | |
| (-G) Общий тип | (-E) Тип интеграции | ||||
| РСЕ1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| РСЕ1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| РСЕ1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| РСЕ1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| РСЕ1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| РСЕ1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Настраиваемый | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Настраиваемый | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Настраиваемый | - |
Технические данные
| Основные параметры | |
| Тип нагрузки | Трехфазный асинхронный двигатель среднего напряжения с короткозамкнутым ротором, синхронный двигатель |
| Рабочая частота | 50 Гц/60 Гц±2 Гц |
| последовательность фаз | Допускается работа в любой последовательности фаз (можно задать параметрами) |
| Байпасный контактор | Контактор с возможностью прямого пуска |
| Мощность управления | 220 В переменного тока ± 15% |
| Защита от перенапряжения | Поглощение DV/DT |
| Стартовая частота | температура окружающей среды: -20℃~ 50℃ |
| Состояние окружающей среды | 1-6 раз в час |
| Относительная влажность: 5–95 % без конденсации. | |
| Высота должна быть менее 1500 м. | |
| ЧМИ | |
| Язык | английский/китайский/русский |
| Дисплей прибора | |
| Вольтметр | Отображение напряжения трехфазного основного источника питания |
| Амперметр | Отображение тока трехфазной главной цепи |
| Функция защиты | |
| Защита от обрыва фазы | Во время запуска или работы отключите любую фазу основного источника питания. |
| Защита от перегрузки по току | Набор защиты от перегрузки по току: 100 ~ 500% |
| Защита от асимметрии фазного тока | 20~100% |
| Защита от перегрузки | Защита от перегрузки level:10A,20A,30A |
| Защита от пониженного напряжения | Диапазон: 50~100% |
| | Время действия: 0 ~ 10 с. |
| Начало тайм-аута | Ограничение времени запуска: 10 ~ 120 с. |
| Защита от перенапряжения | Когда напряжение основного источника питания превышает 120% номинального значения. |
| Защита от недогрузки | Когда напряжение основного источника питания ниже 70% номинального значения. |
| Защита заземления | Когда ток заземления превышает установленное значение |
| Общение | |
| Протокол/интерфейс | Модбус РТУ |
| Сетевые подключения | Каждый RVS может взаимодействовать онлайн с 32 RVS. |
| Функция | Наблюдайте за рабочим статусом и программированием |
| Запись данных | |
| Запись об отказе | Запишите информацию о последних 1000 ошибках |
