Краткое описание продукта
| | | Удаленная загрузка программы ПЛК, последовательного порта и сетевого порта |
| | Мониторинг данных в реальном времени, управление группами | |
| | Облачное хранилище исторических данных, непрерывная передача в случае отключения | |
| | Мониторинг облачной конфигурации, мобильный телефон и ПК | |
| | Нажатие информации о тревоге, WeChat, телефон, приложение для SMS | |
| | Различные методы передачи, MQTT/HTTP/OPC |
Уровень полевых устройств
На площадке промышленного оборудования UBox может подключаться к Ruineng HMI, ПЛК, инвертору и некоторому инструментальному оборудованию, собирать соответствующие данные об оборудовании, подключаться к Интернету через проводную широкополосную связь, Wi-Fi и 4G, а также передавать данные оборудования на облачную платформу Ruineng.
Уровень облачных данных
Raynen Cloud размещается на серверах Alibaba Cloud, которые получают данные от UBox на промышленных площадках. Данные на месте собираются на сервер, а также реализуются хранение и передача данных, обеспечивая взаимодействие данных между данными на месте и удаленными клиентами.
Пользовательский уровень
Конечные пользователи могут удаленно получать доступ к данным промышленных полей через ПК и мобильные терминалы, а также выполнять рабочие настройки и управлять оборудованием. В то же время записи данных облачной платформы могут обеспечить поддержку данных для анализа пользовательского оборудования.

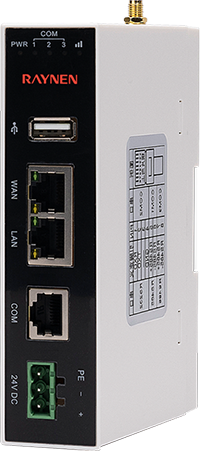

HD введение
Размер продукта (единица измерения: мм)
Спецификация
| Режим | UBoxE-WAN | UBoxE-Wi-Fi | UBoxE-4G | UBoxE-4G-3L | UBoxE-4G-GPS | UBoxE-4G-ДАННЫЕ | UBoxE-4G-VPN |
| Номер заказа | UBoxE-WAN | UBoxE-Wi-Fi | UBoxE-4G | UBoxE-4G-3L | UBoxE-4G-GPS | UBoxE-4G-ДАННЫЕ | UBoxE-4G-VPN |
| Технические характеристики | |||||||
| Процессор | А8, 600 МГц | А8, 600 МГц | А8, 600 МГц | Р16, 1 ГГц | А8, 600 МГц | А8, 600 МГц | А8, 600 МГц |
| Хранение | 256 МБ флэш-памяти 128 МБ DDR3 | ||||||
| USB-хост | USB2.0 × 1, тип A (USB) | Н/Д | |||||
| Последовательный интерфейс | RJ45 COM1: RS485 COM2: RS232 COM3: RS485 | Н/Д | РС485/РС232/РС485 | РС485/РС232 | РС485/РС232 | ||
| Изоляция последовательного порта | Не поддерживать изоляцию | ||||||
| Сетевой порт | Адаптивный 10/100M, два сетевых порта×2 | Адаптив 10/100М×3 | Адаптив 10/100М×2 | ||||
| 4G | Н/Д | Н/Д | Весь доступ к сети | Н/Д | Н/Д | Н/Д | Н/Д |
| wifi | Н/Д | Поддержка | Н/Д | Н/Д | Н/Д | Н/Д | Н/Д |
| Антенна | Н/Д | Поддержка (3m sucker antenna) | Поддержка (3m sucker antenna) | Поддержка (3m sucker antenna) | Антенна 4G GPS антенна, 3 метра | Поддержка (3m sucker antenna) | Поддержка (3m sucker antenna) |
| Электрические характеристики | |||||||
| Удаленная загрузка VPN | Поддержка | Поддержка | Поддержка | Н/Д | Поддержка | ||
| Удаленный мониторинг данных | - | Поддержка 500 live data | Н/Д | ||||
| Сигнал тревоги | - | SMS/WeChat/телефон/приложение | Н/Д | ||||
| GPS | - | Н/Д | Поддержка | Н/Д | Н/Д | ||
| Электрические характеристики | |||||||
| Источник питания | 24 В постоянного тока | ||||||
| Диапазон ввода | 10 ~ 28 В постоянного тока | ||||||
| Изоляция питания | Поддержкаs isolation | ||||||
| Разрешить сбой питания | 10 мс | ||||||
| Сопротивление изоляции | Более 50 МОм при 500 В постоянного тока | ||||||
| Сопротивление напряжению | 500 В переменного тока, 1 минута | ||||||
| Структурные характеристики | |||||||
| Цвет корпуса | Белый, черный | Черное зеркало из белой ракушки | Черная ракушка, черное зеркало | ||||
| Материал корпуса | АБС-пластик ПК | ||||||
| Размеры | 130 × 95 × 30 (мм) | ||||||
| Способ установки | Стандартная установка на направляющую (35 мм) | ||||||
| Вес | Около 175 г | Около 180 г | Около 195 г | Около 195 г | Около 195 г | Около 185 г | Около 185 г |
| Экологические характеристики | |||||||
| Рабочая температура | 0 ~ 50 ℃ | ||||||
| Рабочая влажность | 10 ~ 90% относительной влажности (без конденсации) | ||||||
| Хранение temperature | -20 ~ 60 ℃ | ||||||
| Хранение humidity | 10 ~ 90% относительной влажности (без конденсации) | ||||||
| Сейсмические характеристики | 10 ~ 25 Гц (направления X, Y, Z 2G/30 минут) | ||||||
| Метод охлаждения | Естественное воздушное охлаждение | ||||||
