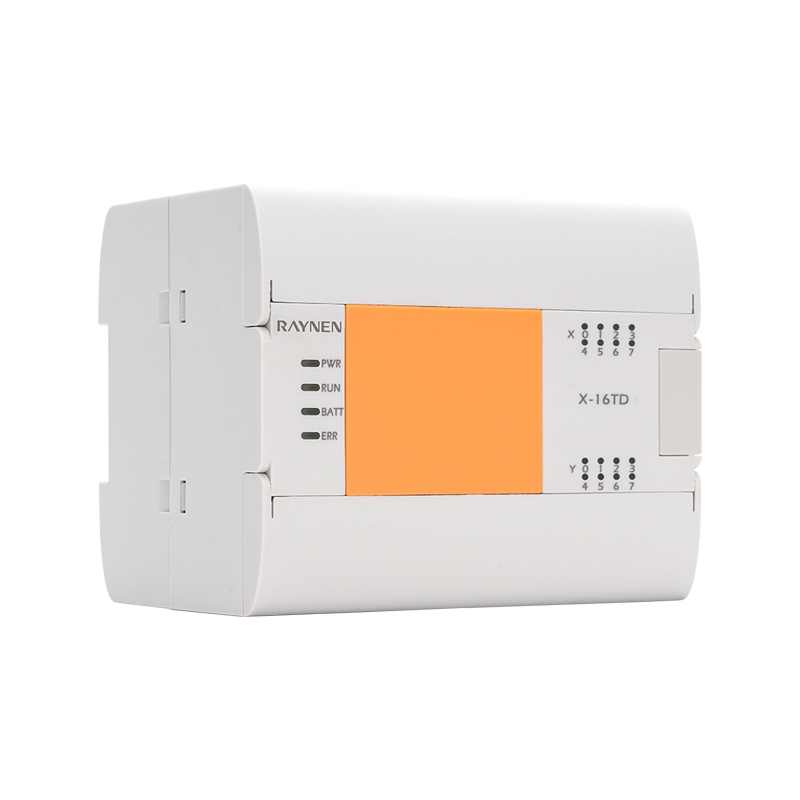

Краткое описание продукта
| | • Благодаря эффективной обработке данных, трем высокоскоростным подсчетам и другим функциям. • Часы реального времени, данные о питании сохраняются навсегда. • Поддержка одной платы BD и максимальное расширение до 7 модулей. |
Преимущество
| | | | |
| Интерфейс | Ввод/вывод | Карта расширения | доска БД |
| Встроенный сетевой порт RS232/485 | 3-сторонний высокоскоростной счетчик | Расширенные модули максимум 7 | Поддержка 1 платы BD |
Номенклатура моделей

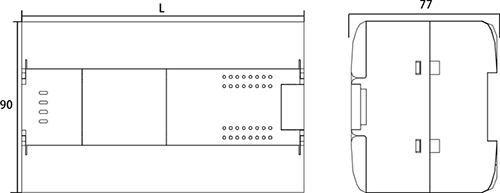

Размер продукта (единица измерения: мм)
| |
|
Параметр
| Товар | Характеристики питания | |||||
| ХЕ-16РА | ХЕ-24РА | ХЕ-32РА | ХЕ-40РА | ХЕ-60РА | ||
| Потребляемая мощность | 10 Вт | 12 Вт | 12 Вт | 113 Вт | 14 Вт | |
| Рабочее напряжение | Минимальное значение | 100 В переменного тока | ||||
| Среднее значение | 220 В переменного тока | |||||
| Максимальное значение | 240 В переменного тока | |||||
| Ограничить входное напряжение | 85 В~100 В переменного тока, 240 В~264 В переменного тока | |||||
| Разрешить мгновенное отключение электроэнергии | При кратковременных отключениях электроэнергии длительностью менее 5 мс работа продолжится. | |||||
| Силовой предохранитель | 60В 2А | |||||
| Импульсный ток | 12 А, 0,5 мс ниже/28,8 В постоянного тока | |||||
| ДС24В заданная мощность | 300 мА ниже | |||||
| Встроенная мощность постоянного тока 5 В | 800 мА ниже | |||||
| Товар | Характеристики питания | |||||
| ХЕ-16РА | ХЕ-24РА | ХЕ-32РА | ХЕ-40РА | ХЕ-60РА | ||
| Введите номер | 8 | 14 | 16 | 24 | 36 | |
| Высокоскоростной счетчик | однофазный 200 кГц [3 шт.]; Фаза АБ 100 кГц [3 шт.] | |||||
| Тип входа | ПНП/НПН | |||||
| Напряжение входного сигнала | Тип источника постоянного тока: 20,4 В~28,8 В постоянного тока | |||||
| Входное сопротивление | Х0-Х5 | 3,3 тыс. | ||||
| Х6-Х7 | 5,6 тыс. | 3,3 тыс. | ||||
| Х10 выше | - | 5,6 тыс. | ||||
| По входному току индуктивности | Х0-Х5 | 5 мА выше | ||||
| Х6-Х7 | 4мА | 5 мА выше | ||||
| Х10 выше | - | 4 мА выше | ||||
| ВЫКЛ Входной ток индуктивности | 1 мА выше | |||||
| Время отклика ввода | <4,5 мс | |||||
| Форма входного сигнала | Нет контактного входа напряжения | |||||
| Вход приемника: транзистор с открытым коллектором NPN. | ||||||
| Исходный вход: транзистор с открытым коллектором PNP. | ||||||
| Изоляция входного контура | Изоляция оптопары | |||||
| Отображение действий ввода | Светодиод на панели загорается при включении оптопары. | |||||
| Товар | Характеристики питания | ||||
| ХЕ-16РА | ХЕ-24РА | ХЕ-32РА | ХЕ-40РА | ХЕ-60РА | |
| Номер выхода | 8 | 10 | 16 | 16 | 24 |
| Тип выхода | Сухой контакт | ||||
| Номинальное напряжение | 220 В переменного тока | ||||
| Диапазон напряжения | 5~30 В постоянного тока 5~250 В переменного тока | ||||
| Импульсный ток (макс.) | 5А 4с 10% Рабочий цикл | ||||
| Номинальный ток на точку (макс.) | 2А | ||||
| Ламповая нагрузка [макс] | 30 Вт постоянного тока/200 Вт переменного тока | ||||
| Время отклика (24 В, нагрузка 2 К) | 10 мс | ||||
| сопротивление включения [точка соединения] | 0,22 (Макс., когда новый) | ||||
| Частота импульса [Макс] | 1 Гц | ||||
| Механический жизненный цикл | 10000000 (без нагрузки) | ||||
| Контактная жизнь | 100000 (номинальная нагрузка) | ||||
| щит | 500 м (нормальный выход) | ||||
| снять щит | 150 м (нормальный выход) | ||||
Ресурсы программных компонентов
| Имя | Содержание | Тип мягкого компонента | Содержание |
| X | 256 баллов | Битовый элемент | Х0~Х377 |
| Да | 256 баллов | Битовый элемент | Да0~Y377 |
| М | 7680 баллов | Битовый элемент | М0~M7679 |
| СМ | 512 баллов | Битовый элемент | СМ8000~SM8511 |
| С | 4096 баллов | Битовый элемент | С0~S4095 |
| V | 8 баллов | Элемент слова | В0~В7 |
| З | 8 баллов | Элемент слова | З0~Z7 |
| Т | 512 баллов | Элемент слова | Т0~T511 |
| C | 200 баллов | 16-битный элемент слова | С0~С199 |
| С (32 бит) | 56 баллов | 32-битный словесный элемент | С200~С255 |
| Д | 8000 баллов | Элемент слова | Д0~Д7999 |
| СD | 512 баллов | Элемент слова | СD8000~SD8511 |
| Р | 32768 балл | Элемент слова | Р0~R32767 |
| Входное прерывание | 8 баллов | | I00*~I07* |
| Тimer interrupt | 3 балла | | И6**~И8** |
| Прерывание счетчика | 6 баллов | | И010~И060 |
| Мaster control with nesting | 8 баллов | | Н0~Н7 |
| Указатель П | 4096 баллов | | P0~P4095 |
| Константа К | | | 16-битный диапазон: -32768~ 32767. |
| | | 32-битный звонок | |
| | | -2147483648~ 2147483647 | |
| Константа Н | | | 16-битный диапазон: 0 ~ FFFF |
| | | 32-битный звонокe: 0~FFFFFFFF | |
| Рeal number(E) | | | -3,40×10-38~ -1,17×10-38, 1,17×10-38~3,40×1038 |
| Строка символов | | | Полуугловой символ, обрамленный " ", максимум 32 символа. |
Высокоскоростной счетчик
| Ввод Распространение | Сingle phase single counter | АБ Счетчик фаз | АБ Счетчик фаз | |||||||||||||
| С235 | С236 | С237 | С238 | С239 | С240 | С243 | С244 | С246 | С247 | С248 | C249 | С251 | С252 | С253 | С254 | |
| Х0 | У/Д | | | | | | У/Д | | ты | | | ты | А | А | | |
| X1 | | У/Д | | | | | Р | | Д | | | Д | Б | Б | | |
| Х2 | | | У/Д | | | | | У/Д | | ты | | Р | Р | | А | |
| Х3 | | | | У/Д | | | | Р | | Д | | С | | | Б | |
| х4 | | | | | У/Д | | | С | | | ты | | | | | А |
| Х5 | | | | | | У/Д | | | | | Д | | | | | Б |
