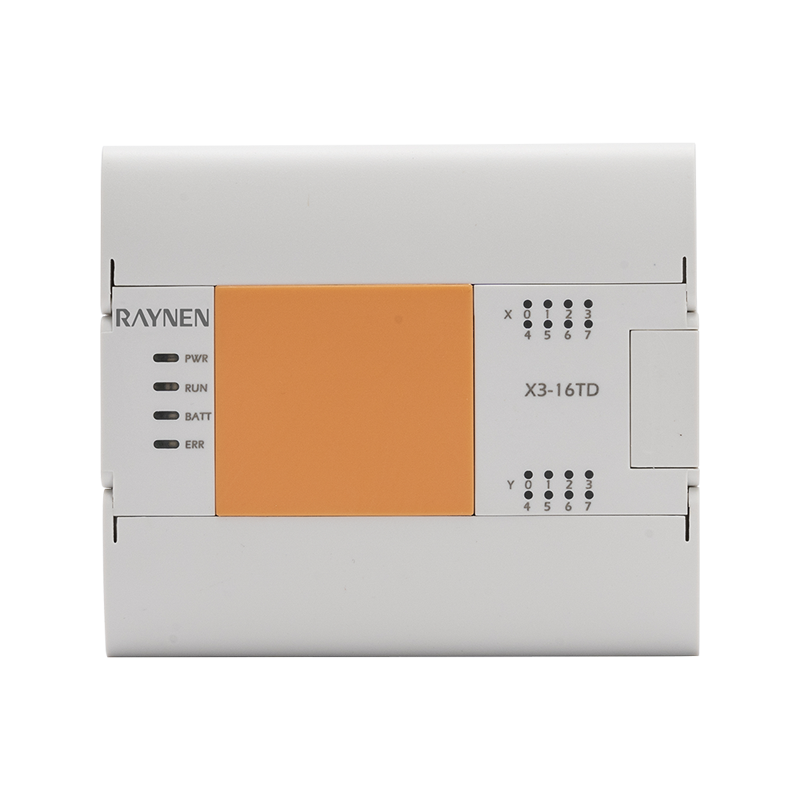

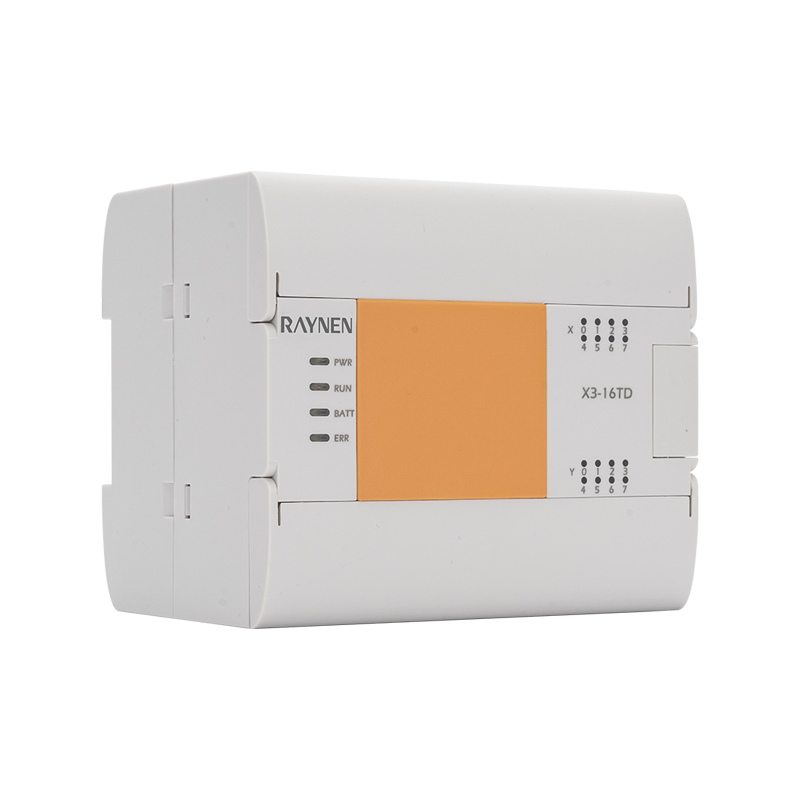

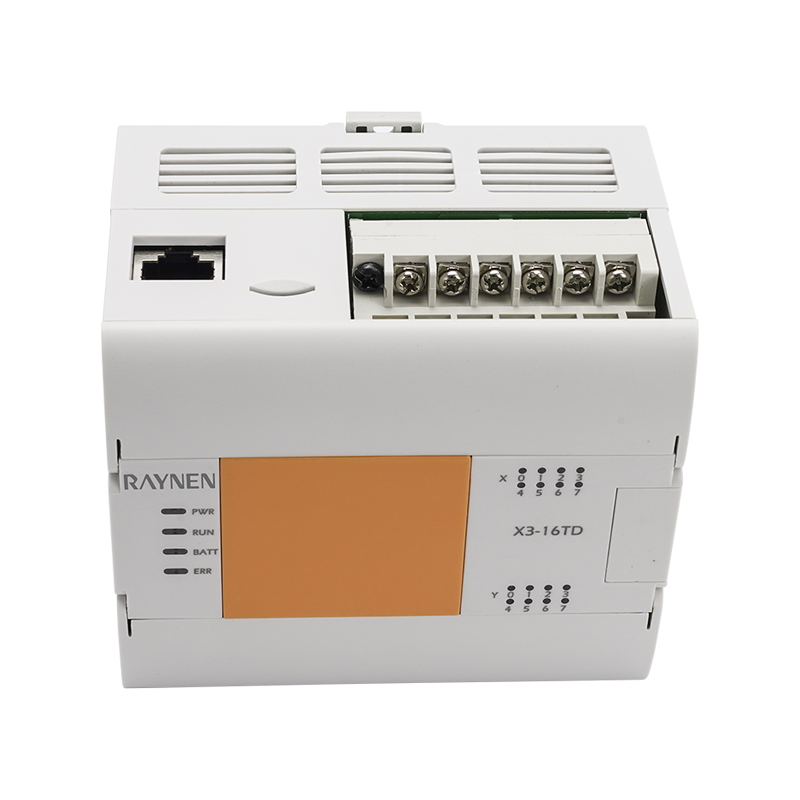

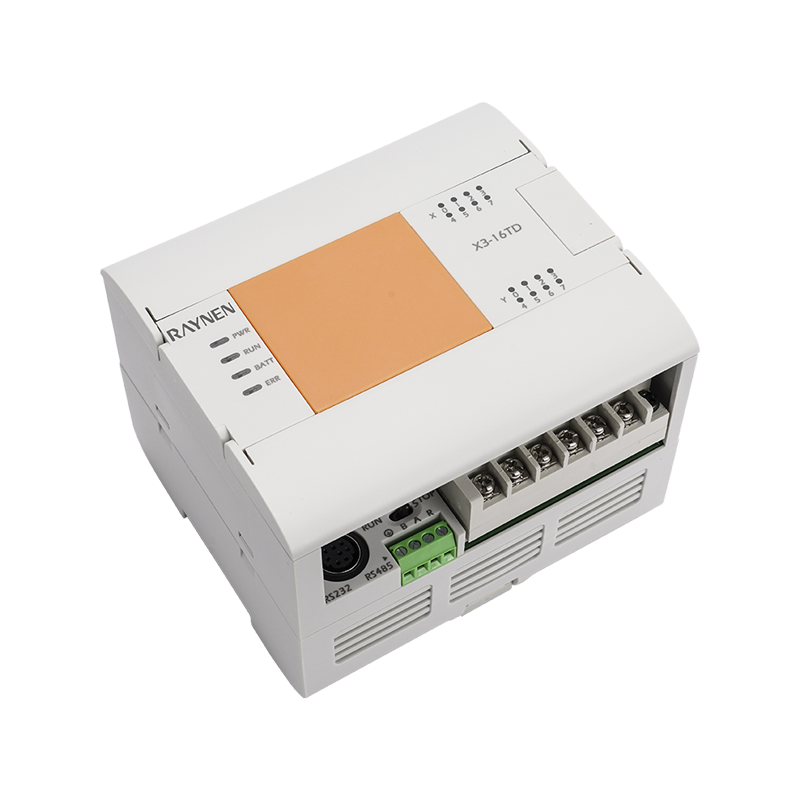

Усовершенствованный программируемый логический контроллер X3

• С высокоскоростным импульсным выходом по 2–6 осям, высокоскоростным подсчетом, линейной интерполяцией и дуговой интерполяцией, а также другими функциями управления движением;

• Часы реального времени, данные о питании сохраняются навсегда;

• Можно расширить до 7 модулей.

Интерфейс

Ввод/вывод

Карта расширения

доска БД

Встроенный сетевой порт RS232/485

3-8-канальный высокоскоростной счетчик

2-6 осей, 200 К, высокоскоростной импульс

Расширенные модули максимум 7

Поддержка 1 платы BD

Товар

Характеристики питания

Х3E-16TД

X3E-24TД

X3E-32TД

X3E-40TД

X3E-60TД

Потребляемая мощность

10 Вт

12 Вт

12 Вт

13 Вт

14 Вт

Напряжение питания

24 В постоянного тока

Диапазон напряжения

20,4 ~ 28,8 В постоянного тока

Разрешить мгновенное отключение электроэнергии

При кратковременных отключениях электроэнергии длительностью менее 5 мс работа продолжится.

Силовой предохранитель

60В 2А

Импульсный ток

12 А, 0,5 мс ниже/28,8 В постоянного тока

24 В постоянного тока given power

300 мА ниже

Встроенная мощность постоянного тока 5 В

800 мА ниже

Товар

Характеристики питания

Х3E-16TД

X3E-24TД

X3E-32TД

X3E-40TД

X3E-60TД

Введите номер

8

14

16

24

36

Высокоскоростной номер

Однофазный 200 кГц [3 шт.] Фаза АБ 100 кГц [3 шт.]

Однофазный 200 кГц[4 шт.],

Фаза АБ 100 кГц[4 шт.]

Однофазный 200 кГц [8 шт.]

Фаза АБ 100 кГц[4 шт.]

Тип входа

Тип приемника/тип источника

Напряжение входного сигнала

Тип источника постоянного тока: 20,4 В~28,8 В постоянного тока

Входное сопротивление

Х0-Х5

3,3 тыс.

Х6-Х7

5,6 тыс.

3,3 тыс.

Х10 выше

-

5,6 тыс.

По входному току индуктивности

Х0-Х5

5 мА выше

Х6-Х7

4мА

5 мА выше

Х10 выше

-

4мА above

ВЫКЛ Входной ток индуктивности

1 мА выше

Время отклика ввода

<4,5 мс

Форма входного сигнала

Нет контактного входа напряжения

Вход приемника: транзистор с открытым коллектором NPN.

Исходный вход: транзистор с открытым коллектором PNP.

Изоляция входного контура

Изоляция оптопары

Отображение действий ввода

Светодиод на панели загорается при включении оптопары.

Товар

Характеристики питания

Х3E-16TД

X3E-24TД

X3E-32TД

X3E-40TД

X3E-60TД

Номер выхода

8

10

16

16

24

Частота импульса (макс.)

Односторонний 2

ось 200К

Несимметричный 4-осевой 200K

Несимметричный 6

ось 200К

Тип выхода

Транзисторный/стоковый выход

Внешний источник питания

5~30В постоянного тока

Максимальная нагрузка

резистивная нагрузка

0,5 А/ход

Индуктивная нагрузка

12 Вт/DC24V

Ламповая нагрузка

5 Вт/24 В постоянного тока

Средняя нагрузка

5 мА (5~24 В постоянного тока)

Время ответа

ВЫКЛ→ВКЛ

Высокая скорость: 5 мкс ниже/10 мА выше (DC5 ~ 24 В)

Общий: 0,2 мс ниже/200 мА выше (24 В постоянного тока)

ВКЛ→ВЫКЛ

Высокая скорость: 5 мкс ниже/10 мА выше (DC5 ~ 24 В)

Общий: 0,2 мс ниже/200 мА выше (24 В постоянного тока)

Изоляция контура

Изоляция оптопары

Отображение выходных действий

Светодиод на панели загорается при включении оптопары.

Товар

Производительность

Входное реле X

256 баллов

Х0~Х377

Выходное реле Y

256 баллов

Y0~Y377

Вспомогательное реле М

7680 баллов

M0~Latch start (Установить область без удержания при выключении питания)

Начало фиксации ~ окончание фиксации (установите область удержания мощности, макс. M1023)

Конец защелки ~M7679 (фиксированная зона удержания мощности)

Специальное вспомогательное реле СM

512 баллов

СМ8000~СМ8511

Реле состояния С

4096 баллов

С0~С4095

таймер Т

200 баллов

T0~T199 (развертка 100 мс)

T192~T199 (специализация подпрограммы)

46 баллов

T200~T245 (развертка 10 мс)

4 балла

T246~T249(1 мс накопительного типа)

6 баллов

T250~T255(100 мс накопительного типа)

256 баллов

T256~T511 (развертка 1 мс)

Счетчик 16 бит

200 баллов

С0~С199

Счетчик 32 бит

56 баллов

С200~С234

Высокоскоростной счетчик

-

С235~С255

Регистр данных D

8000 баллов

Д0~Д7999

Регистр специальных данных СD

512 баллов

СД8000~СД8511

Индексный регистр

16 баллов

В0~В7, Z0~Z7

Регистр расширения

32768 балл

Р0~Р32767

Указатель

4096 баллов

P0~P4095

Прерванный

6 баллов

I00*~I50* Входное прерывание

3 балла

I6**~I8** Временное прерывание

6 баллов

I010~I060 Прерывание высокоскоростного счетчика

Главный контроль с вложением

8 баллов

Н0~Н7

постоянная К

-

16-битный диапазон: -32768~ 32767, 32-битный диапазон: -2147483648~ 2147483647

постоянная Н

-

16-битный диапазон: 0–FFFF, 32-битный диапазон: 0–FFFFFFFF

Действительное число (Е)

-

-3,40×10-38~ -1,17×10-38, 1,17×10-38~3,40×1038

Строка символов

-

Максимальная длина полууглового символа, обрамленного " ", составляет 32 символа.

Ввод

Распространение

Однофазный одиночный счетчик

АБ Счетчик фаз

АБ Счетчик фаз

С235

С236

С237

С238

С239

С240

С241

С242

С243

С244

С245

С246

С247

С248

C249

С250

С251

С252

С253

С254

С255

Х0

У/Д

У/Д

ты

ты

A

A

X1

У/Д

Р

D

D

B

B

Х2

У/Д

У/Д

ты

Р

Р

A

X3

У/Д

Р

D

С

B

х4

У/Д

С

ты

ты

A

Х5

У/Д

У/Д

D

D

B

Х6

У/Д

Р

Р

A

Х7

У/Д

С

С

B
