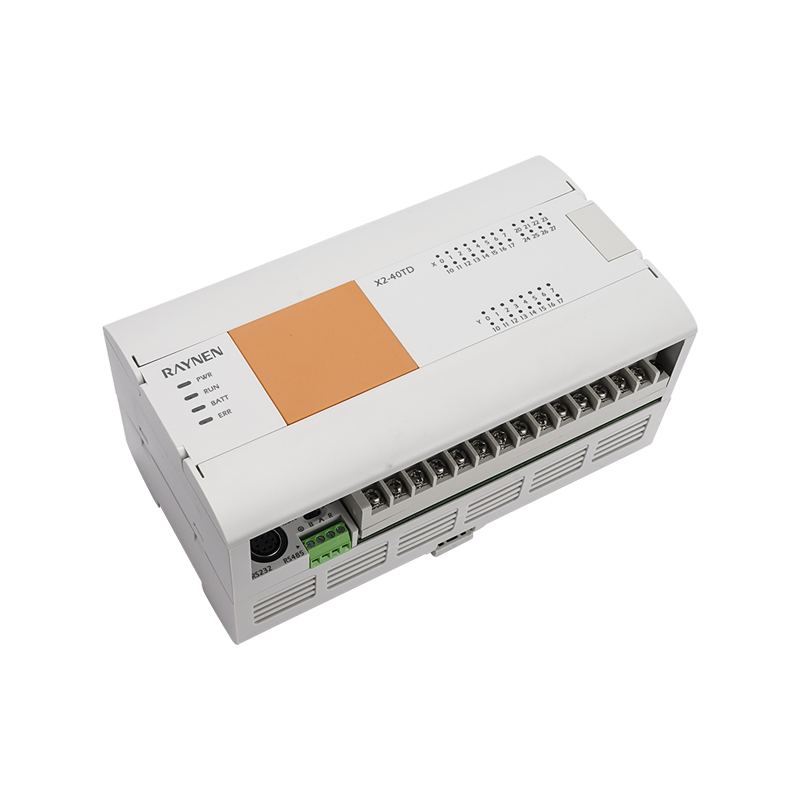

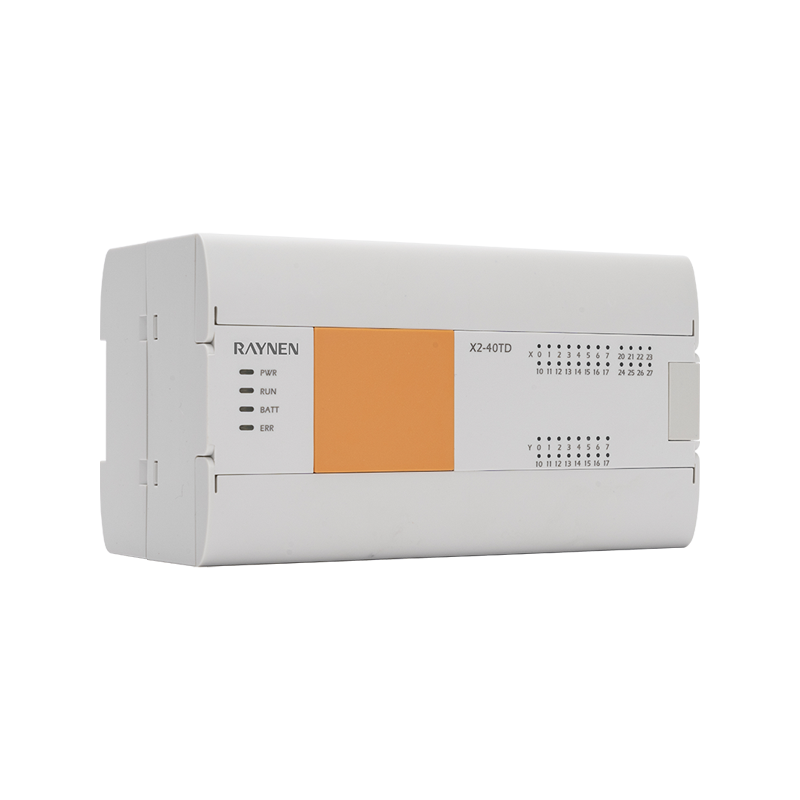

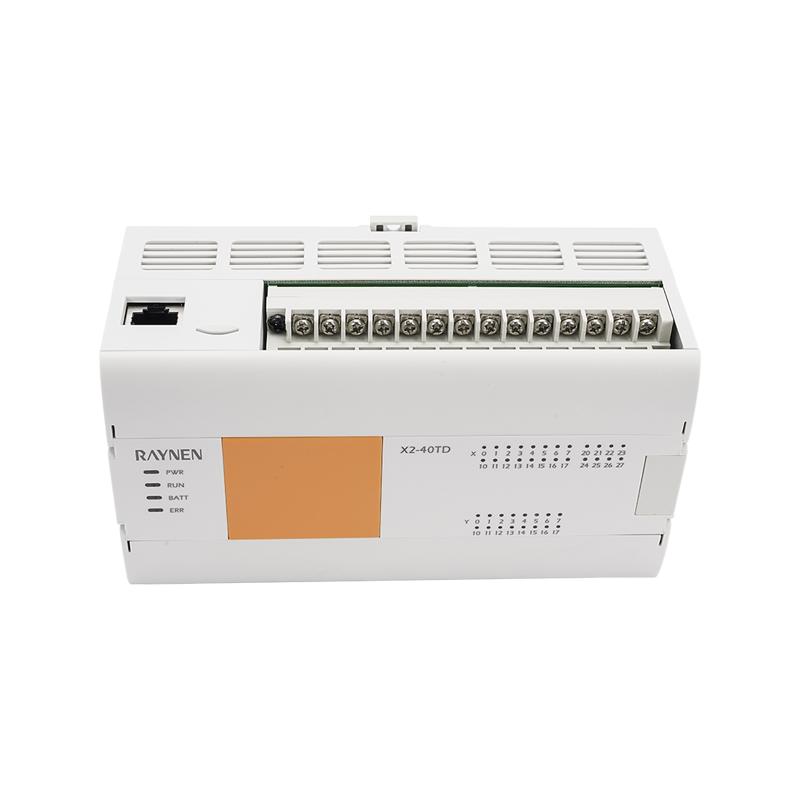

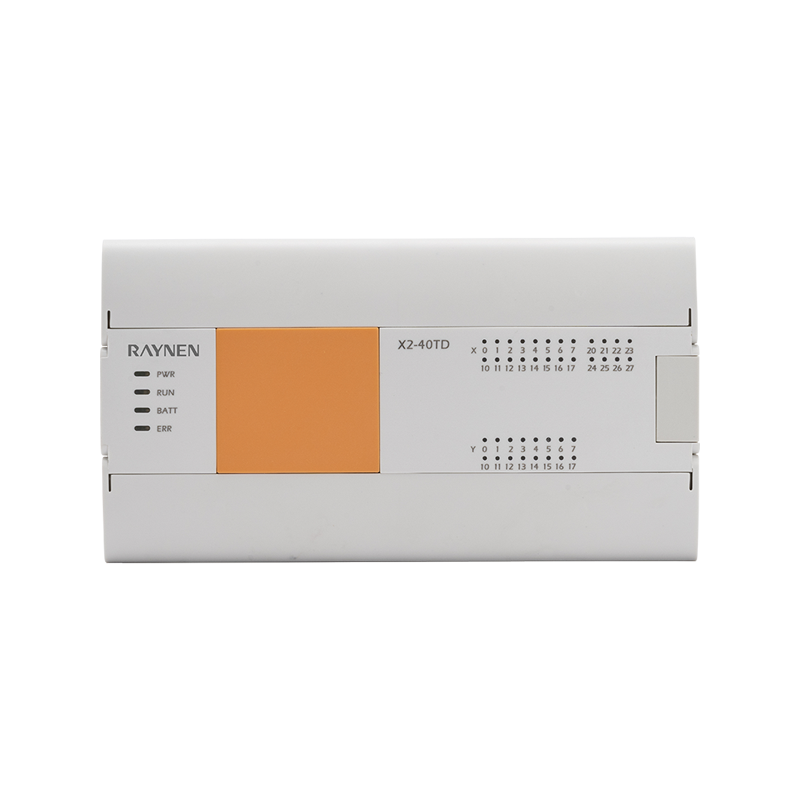

Краткое описание продукта
| | • С линейной интерполяцией, двухосным высокоскоростным импульсным выходом, высокоскоростным подсчетом и другими функциями управления движением. • Часы реального времени, данные об отключении электроэнергии сохраняются навсегда. • Он поддерживает плату расширения BD и может расширяться до 7 модулей. |
Преимущество
| | | | |
| Интерфейс | Ввод/вывод | Карта расширения | доска БД |
| Встроенный сетевой порт RS232/485 | 2-канальный высокоскоростной счетчик 2-осевой высокоскоростной импульс 60K | Расширенные модули максимум 7 | Поддержка 1 платы BD |
Номенклатура моделей

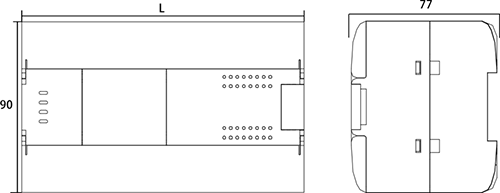

Размер продукта (единица измерения: мм)
 |
|
Параметр
| Товар | Характеристики питания | |||
| Х2Е-24ТД | Х2Э-32ТД | Х2Е-40ТД | Х2Е-60ТД | |
| Напряжение питания | 10 Вт | 12 Вт | 12 Вт | 14 Вт |
| Диапазон напряжения | 24 В постоянного тока | |||
| Разрешить мгновенное отключение электроэнергии | 20,4 ~ 28,8 В постоянного тока | |||
| Силовой предохранитель | При кратковременных отключениях электроэнергии длительностью менее 5 мс работа продолжится. | |||
| Импульсный ток | 60В 2А | |||
| 24 В постоянного тока given power | 12 А, 0,5 мс ниже/28,8 В постоянного тока | |||
| Встроенная мощность постоянного тока 5 В | 300 мА ниже | |||
| Товар | Характеристики питания | ||||
| Х2Е-24ТД | Х2Э-32ТД | Х2Е-40ТД | Х2Е-60ТД | ||
| Введите номер | 14 | 16 | 24 | 36 | |
| Высокоскоростной счетчик | Однофазный 200 кГц[3 шт.], фаза АБ 100 кГц[3 шт.] | ||||
| Тип входа | Тип приемника/тип источника | ||||
| Напряжение входного сигнала | Тип источника постоянного тока: 20,4 В~28,8 В постоянного тока | ||||
| Входное сопротивление | Х0-Х5 | 3,3 тыс. | |||
| Х6-Х7 | 5,6 тыс. | 3,3 тыс. | |||
| Х10 выше | - | 5,6 тыс. | |||
| По входному току индуктивности | Х0-Х5 | 5 мА выше | |||
| Х6-Х7 | 4мА | 5 мА выше | |||
| Х10 выше | - | 4мА above | |||
| ВЫКЛ Входной ток индуктивности | 1 мА ниже | ||||
| Время отклика ввода | <4,5 мс | ||||
| Форма входного сигнала | Нет контактного входа напряжения | ||||
| Вход приемника: транзистор с открытым коллектором NPN. | |||||
| Исходный вход: транзистор с открытым коллектором PNP. | |||||
| Изоляция входного контура | Изоляция оптопары | ||||
| Отображение действий ввода | Светодиод на панели загорается при включении оптопары. | ||||
| Товар | Характеристики питания | ||||
| Х2Е-24ТД | Х2Э-32ТД | Х2Е-40ТД | Х2Е-60ТД | ||
| Номер выхода | 10 | 16 | 16 | 24 | |
| Частота импульса (макс.) | Несимметричный 2-осный 200K | ||||
| Тип выхода | Транзистор/утечка на выходе | ||||
| Внешний источник питания | 5~30В постоянного тока | ||||
| Максимальная нагрузка | резистивная нагрузка | 0,5 А/ход | |||
| Индуктивная нагрузка | 12 Вт/DC24V | ||||
| Ламповая нагрузка | 5 Вт/24 В постоянного тока | ||||
| Средняя нагрузка | 5 мА (5~24 В постоянного тока) | ||||
| Время ответа | ВЫКЛ→ВКЛ | Высокая скорость: 5 мкс ниже/10 мА выше (ДC5 ~ 24 В) | |||
| Общий: 0,2 мс ниже/200 мА выше (24 В постоянного тока) | |||||
| ВКЛ→ВЫКЛ | Высокая скорость: 5 мкс ниже/10 мА выше (ДC5 ~ 24 В) | ||||
| Общий: 0,2 мс ниже/200 мА выше (24 В постоянного тока) | |||||
| Изоляция контура | Изоляция оптопары | ||||
| Отображение выходных действий | Светодиод на панели загорается при включении оптопары. | ||||
Ресурсы программных компонентов
| Товар | Производительность | |
| Входное реле X | 256 баллов | Х0~Х377 |
| Выходное реле Y | 256 баллов | Y0~Y377 |
| Вспомогательное реле М | 7680 баллов | M0~Latch start (Установить область без удержания при выключении питания) |
| Начало фиксации ~ окончание фиксации (установите область удержания мощности, макс. M1023) | ||
| Конец защелки ~M7679 (фиксированная зона удержания мощности) | ||
| Специальное вспомогательное реле СM | 512 баллов | СМ8000~СМ8511 |
| Реле состояния С | 4096 баллов | С0~С4095 |
| таймер Т | 200 баллов | T0~T199 (развертка 100 мс) |
| T192~T199 (специализация подпрограммы) | ||
| 46 баллов | T200~T245 (развертка 10 мс) | |
| 4 балла | T246~T249(1 мс накопительного типа) | |
| 6 баллов | T250~T255(100 мс накопительного типа) | |
| 256 баллов | T256~T511 (развертка 1 мс) | |
| Счетчик 16 бит | 200 баллов | С0~С199 |
| Счетчик 32 бит | 56 баллов | С200~С234 |
| Высокоскоростной счетчик | - | С235~С255 |
| Регистр данных Д | 8000 баллов | Д0~Д7999 |
| Регистр специальных данных SD | 512 баллов | СД8000~СД8511 |
| Индексный регистр | 16 баллов | В0~В7, Z0~Z7 |
| Регистр расширения | 32768 балл | Р0~Р32767 |
| Указатель | 4096 баллов | P0~P4095 |
| Прерванный | 6 баллов | I00*~I50* Входное прерывание |
| 3 балла | I6**~I8** Временное прерывание | |
| 6 баллов | I010~I060 Прерывание высокоскоростного счетчика | |
| Главный контроль с вложением | 8 баллов | Н0~Н7 |
| постоянная К | - | 16-битный диапазон: -32768~ 32767, 32-битный диапазон: -2147483648~ 2147483647 |
| постоянная Н | - | 16-битный диапазон: 0–FFFF, 32-битный диапазон: 0–FFFFFFFF |
| Действительное число (Е) | - | -3,40×10-38~ -1,17×10-38, 1,17×10-38~3,40×1038 |
| Строка символов | - | Максимальная длина полууглового символа, обрамленного " ", составляет 32 символа. |
Высокоскоростной счетчик
| Ввод Распространение | Однофазный одиночный счетчик | АБ Счетчик фаз | АБ Счетчик фаз | |||||||||||||
| С235 | С236 | С237 | С238 | С239 | С240 | С243 | С244 | С246 | С247 | С248 | C249 | С251 | С252 | С253 | С254 | |
| Х0 | У/Д | | | | | | У/Д | | ты | | | ты | А | А | | |
| X1 | | У/Д | | | | | Р | | D | | | D | Б | Б | | |
| Х2 | | | У/Д | | | | | У/Д | | ты | | Р | Р | | А | |
| Х3 | | | | У/Д | | | | Р | | D | | S | | | Б | |
| Х5 | | | | | У/Д | | | S | | | ты | | | | | А |
| Х6 | | | | | | У/Д | | | | | D | | | | | Б |
