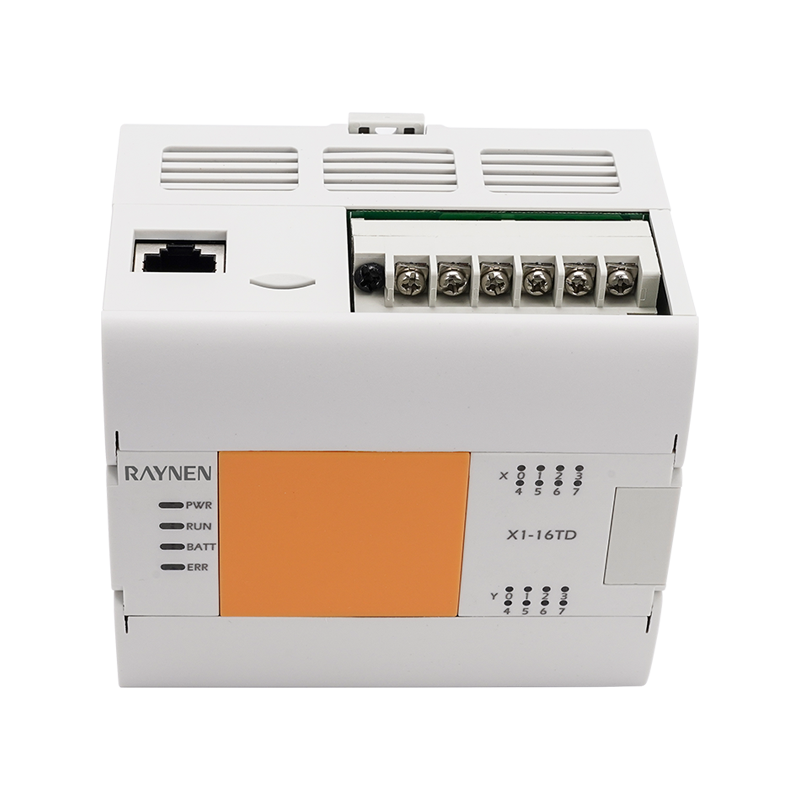

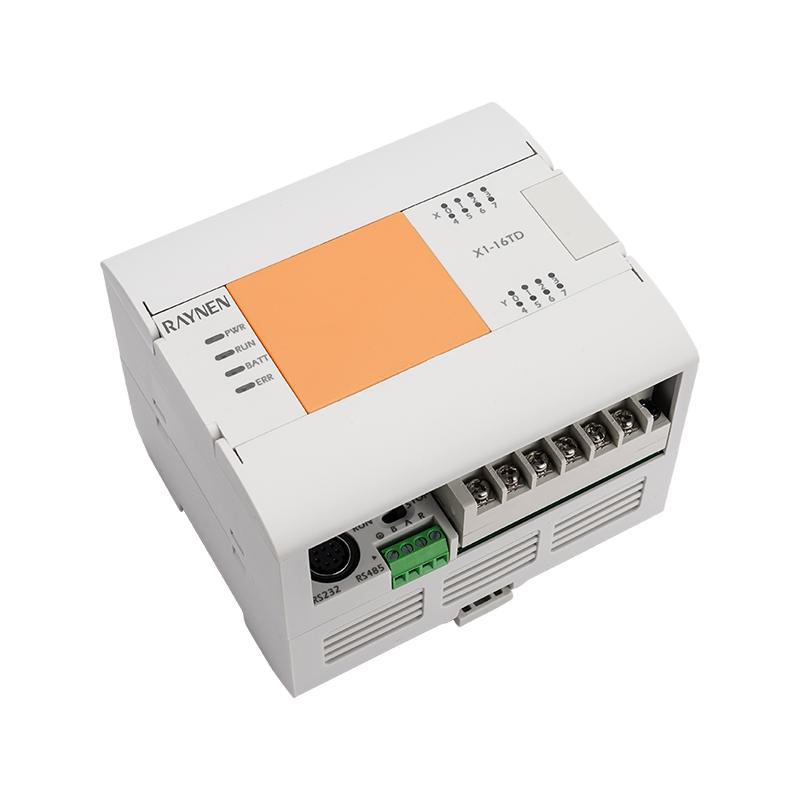

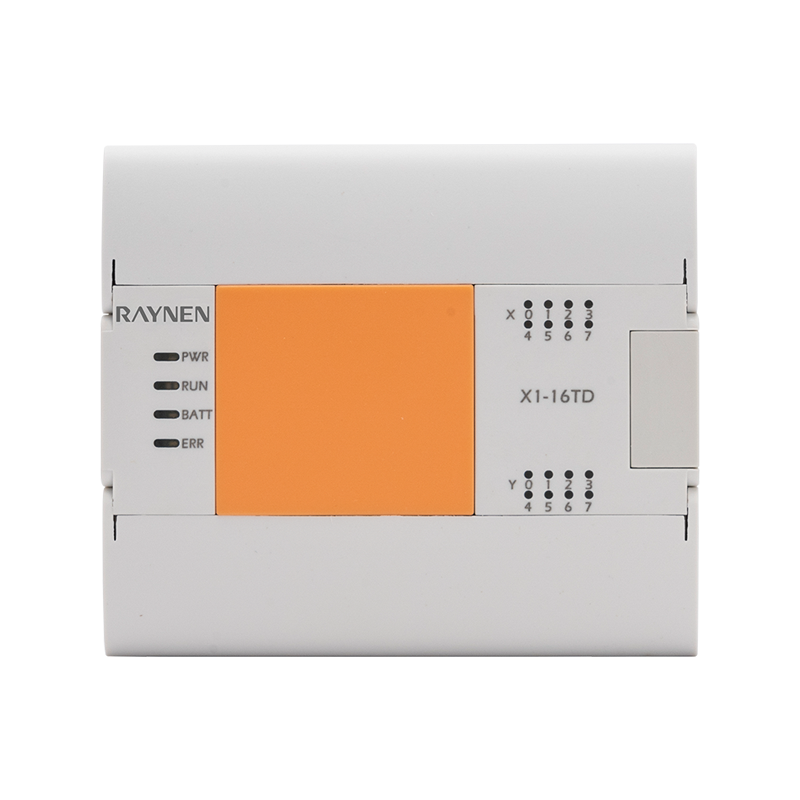

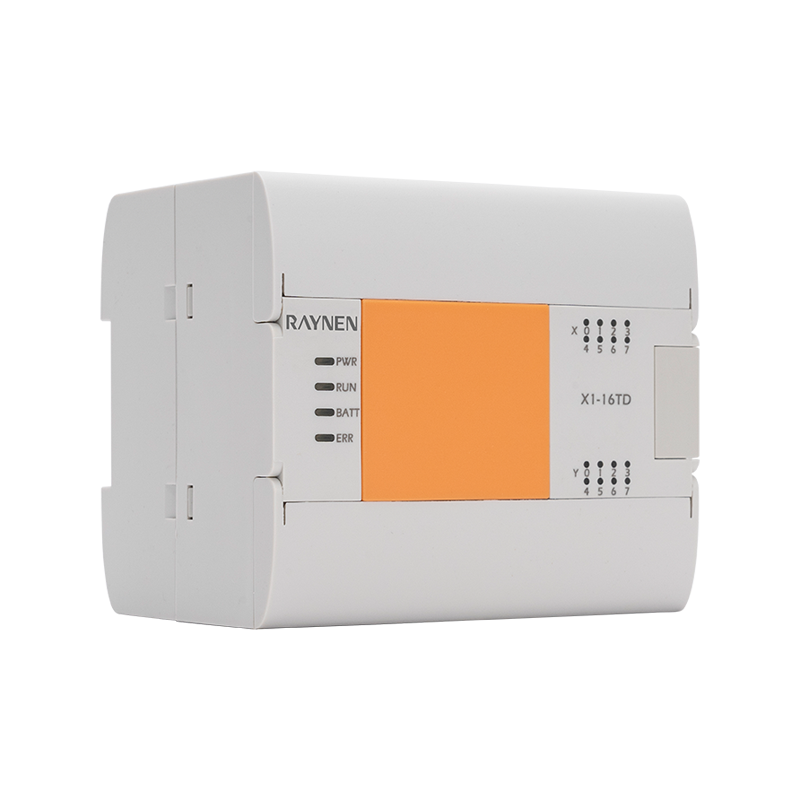

Краткое описание продукта
|
| • С простыми функциями управления движением, такими как импульсный выход и высокоскоростной подсчет. • С высокоскоростным счетом, 3-осевым высокоскоростным импульсным выходом 100 кГц и другими функциями управления движением (опционально). • Часы реального времени, постоянное хранилище данных при выключении питания. • Поддерживает одну плату BD. |
Преимущество
| | | |
| Интерфейс | Ввод/вывод | доска БД |
| Встроенный сетевой порт RS232/485 | 2-канальный высокоскоростной счетчик 2-осевой высокоскоростной импульс 60K 3-осевой высокоскоростной импульс 100 кГц (опция) | Поддержка 1 платы BD |

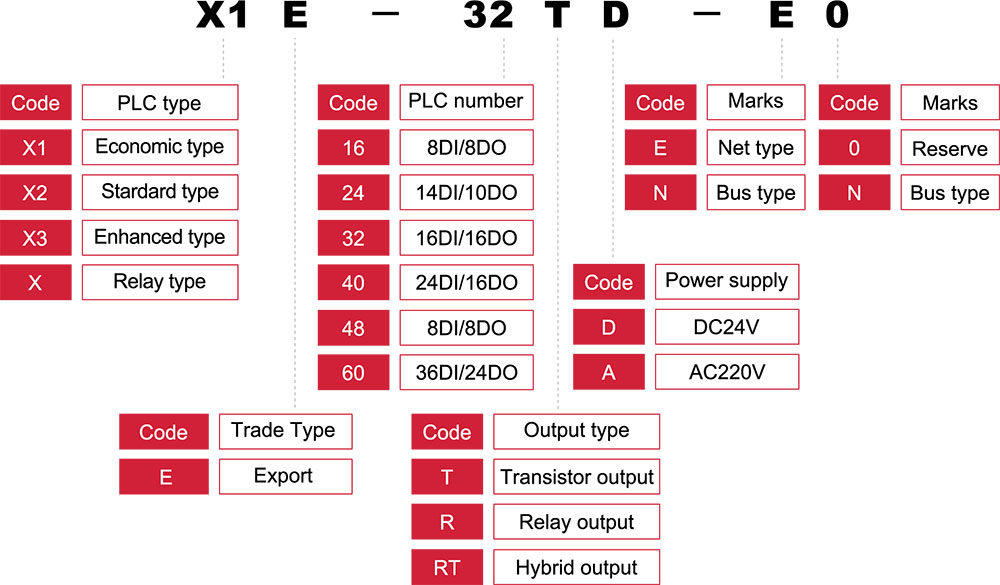

Номенклатура моделей

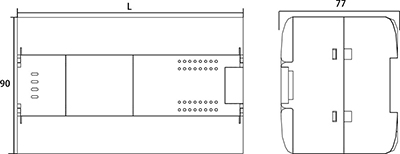

Размер продукта (единица измерения: мм)
 |
|
Параметр
| Товар | Характеристики питания | ||||
| Х1Е-16ТД | Х1Е-24ТД | Х1Э-32ТД | Х1Е-40ТД | Х1Е-60ТД | |
| Потребляемая мощность | 6 Вт | 7 Вт | 8 Вт | 9 Вт | 11 Вт |
| Напряжение питания | 24 В постоянного тока | ||||
| Напряжение питания range | 20,4 ~ 28,8 В постоянного тока | ||||
| Разрешено мгновенное время отключения электроэнергии | При кратковременных отключениях электроэнергии длительностью менее 5 мс работа продолжится. | ||||
| Предохранитель источника питания | 60В 2А | ||||
| Импульсный ток | 12 А, ниже 0,5 мс/28,8 В постоянного тока | ||||
| 24 В постоянного тока power supply | Ниже 300 мА | ||||
| Температура рабочей среды | -10℃~60℃ (горизонтальная установка), -10℃~50°℃ (вертикальная установка) | ||||
| Температура окружающей среды при транспортировке | -20℃~ 80°С | ||||
| Относительная влажность окружающей среды | 5–95 %, без конденсации (уровень относительной влажности 2, соответствует IEC61131-2) | ||||
| Уровень защиты | IP20 | ||||
| Электромагнитная совместимость | Шумоподавление, соответствует EC61000-6-2 | ||||
| Механический уровень (вибрация) | IEC60068, часть 2-6/10up58Гц | ||||
| Выдерживаемое напряжение | АC 1,5 кВ 1 мин, между каждой клеммой и клеммой заземления | ||||
| АC500В 1 мин, между каждой клеммой и клеммой заземления | |||||
| Сопротивление изоляции | После измерения с помощью измерителя сопротивления изоляции постоянного тока 500 В сопротивление между каждой клеммой и клеммой заземления превышает 5 МОм. | ||||
| Заземление | Заземление типа D (сопротивление заземления: менее 100 Ом), не допускается общее заземление с системой сильного тока. | ||||
| Среда использования | Отсутствие коррозийного, горючего газа, проводящей пыли (пыль) не представляет опасности. | ||||
| Высота использования | 2000 м ниже (невозможно использовать в среде с давлением выше атмосферного, в противном случае это может произойти) | ||||
| Товар | Характеристики питания | |||||
| Х1Е-16ТД | Х1Е-24ТД | Х1Э-32ТД | Х1Е-40ТД | Х1Е-60ТД | ||
| Введите номер | 8 | 14 | 16 | 24 | 36 | |
| Высокоскоростной номер | Фаза сигнала 60 кГц (2-полосная) Фаза AБ 30 кГц (1-сторонняя) | |||||
| Тип входного подключения | Съемная клеммная колодка (винт М3) | |||||
| Тип входа | Тип приемника/тип источника | |||||
| Напряжение входного сигнала | Мощность постоянного тока: 20,4 В~28,8 В постоянного тока | |||||
| Входное сопротивление | Х0-Х2 | 2,4К | ||||
| Х3 выше | 5,6 тыс. | |||||
| По входному току индуктивности | Х0-Х2 | 5 мА выше | ||||
| Х3 выше | 2,4 мА выше | |||||
| ВЫКЛ Входной ток индуктивности | 1 мА ниже | |||||
| Время отклика ввода | Не более 4,5 мс | |||||
| Форма входного сигнала | Нет контактного входа напряжения | |||||
| Вход приемника: транзистор с открытым коллектором NPN. | ||||||
| Изоляция входного контура | Исходный вход: транзистор с открытым коллектором PNP. | |||||
| Изоляция оптопары | ||||||
| Отображение действий ввода | Светодиод на панели загорается при включении оптопары. | |||||
| Товар | Характеристики питания | |||||
| Х1Е-16ТД | Х1Е-24ТД | Х1Э-32ТД | Х1Е-40ТД | Х1Е-60ТД | ||
| Номер выхода | 8 | 10 | 16 | 20 | 24 | |
| Частота импульса (макс.) | Один терминал, 2 вала, 60 кГц | |||||
| Тип выходного подключения | Съемный клеммный блок (винт M3) | |||||
| Тип выхода | Транзисторный/стоковый выход | |||||
| Внешний источник питания | 5~30В постоянного тока | |||||
| Максимальная нагрузка | резистивная нагрузка | 0,5 А/одна точка; 0,8 А/4 точки | ||||
| Индуктивная нагрузка | 12 Вт/24 В постоянного тока | |||||
| Ламповая нагрузка | Высокая скорость: 2 Вт/24 В постоянного тока, общая: 5 Вт/24 В постоянного тока | |||||
| Средняя нагрузка | 5 мА (5 ~ 24 В постоянного тока) | |||||
| Открытый ток утечки | 0,1 мА ниже/30 В постоянного тока | |||||
| сопротивление | Точка высокой скорости, типичное значение 0,3 Ом (макс. 0,6 Ом) | |||||
| Время ответа | ВЫКЛ→ВКЛ | Высокая скорость: 10 мкс ниже/10 мА выше (DC5 ~ 24 В) | ||||
| Общий: 0,2 мс ниже/200 мА выше (24 В постоянного тока) | ||||||
| ВКЛ→ВЫКЛ | Высокая скорость: 10 мкс ниже/10 мА выше (5 ~ 24 В постоянного тока) | |||||
| Общий: 0,2 мс ниже/200 мА выше (24 В постоянного тока) | ||||||
| Изоляция контура | Изоляция оптопары | |||||
| Отображение выходных действий | Светодиод на панели загорается при включении оптопары. | |||||
| Расстояние передачи маски | 500M (общий выход) | |||||
| немаскированная дальность передачи | 150M (общий выход) | |||||
Ресурсы программных компонентов
| Товар | Производительность | |||
| Режим оперативного управления | Метод многократного выполнения сохраненных программ (специальный LSl) с функцией прерывания. | |||
| Режим управления вводом/выводом | Режим пакетной обработки (при выполнении инструкции END), инструкция обновления ввода и вывода, функция захвата импульсов | |||
| Язык программирования | Режим релейного символа, режим ступенчатой лестницы (может быть представлен SFC) | |||
| Часы реального времени | Функция часов | Год постройки 2000-2099 гг., годовая погрешность не более 5 минут/25°C. | ||
| Память программ | Максимальный объем памяти | Шаг 32000 можно задавать параметрами, записывать комментарии и регистры файлов в памяти программы. | ||
| Объем встроенной памяти/модель | Память 32000 шагов/ОЗУ, защищена паролем | |||
| Функция записи в режиме РUN | Нет | |||
| Тип инструкции | Основная инструкция | 27 типов инструкций последовательного управления, 2 типа инструкций лестничной схемы | ||
| Инструкция по применению | 218 видов 497 типов | |||
| Арифметика скорость обработки | Основная команда | 0,065 мкс/инструкция | ||
| Номер входа/выхода | Количество точек ввода для расширенное использование | 256 баллов | Суммарное количество входных и выходных баллов не превышает 256 баллов. | |
| Количество точек вывода для расширенное использование | 256 баллов | |||
| Реле ввода-вывода | Входное реле | 256 баллов | Ввод и вывод всего 256 точек | |
| Выходное реле | 256 баллов | |||
| Вспомогательное реле | Общий | М0~М7679 | 7680 баллов | Общий/retention Settings can be changed through parameters |
| Удержание | М500~М1023 | 524 балла | ||
| Государство | Общий | С0~С4095 | 4096 баллов | Общий/retention Settings can be changed through parameters |
| Удержание | С500~С999 | 500 баллов | Общий/retention Settings can be changed through parameters | |
| Таймер | Тип 100 мс | Т0~Т199 | 200 баллов | 0,1~3276,7 с |
| Тип 10 мс | Т200~Т245 | 46 баллов | 0,01~327,67 с | |
| 1 мс кумулятивный тип | Т246~Т249 | 4 балла | 0,001~32,767с | |
| 100 мс Накопительный тип | Т250~Т255 | 6 баллов | 0,1~3276,7 с | |
| Тип 1 мс | Т256~Т511 | 256 баллов | ||
| Счетчик | Общее увеличение | С0~С99 | 100 баллов | 0,001~32,767 с |
| (16-бит) [Изменяемый] | Общий/retention Settings can be changed through parameters | |||
| Удержание increasing (16-bit) [изменяемый] | С100~С199 | 100 баллов | ||
| Общий duplexing | С200~С219 | 20 баллов | Общий/retention Settings can be changed through parameters | |
| (32 бит) [Изменяемый] | ||||
| Удержание duplexing (32 bit) [изменяемый] | С220~С255 | 36 баллов | ||
| Регистр данных | Общий | Д0~Д7999 | 8000 баллов | Общий/retention Settings can be changed through parameters |
| Удержание | Д200~511 | 312 баллов | ||
| Регистр расширения | Главный элемент управления | P0~P1023 | 1024 балла | Команда CJ、Использована команда CALL |
| Понтер | Главный элемент управления | НЕТ~N7 | 8 баллов | использована команда MC |
| Гнездо | Главный элемент управления | 16 бит | -32 768~ 32 767 | |
| Государство | 10 десятичных чисел (К) | 32 бит | -2 147 483 648~ 2 147 483 647 | |
| 16 шестнадцатеричное число (H) | 16 бит | 0~ФФФФ | ||
| 32 бит | 0~ФФФФFFFF | |||
| Действительное число (Е) | 32 бит | -3,40×10-38 ~-1,17×10-38, 1,17×10-38 ~3,40×1038 | ||
| Строка символов ("") | Строка символов | Укажите с помощью символов """". В константе инструкции можно использовать максимум 32 полуугловых символа. | ||
Высокоскоростной счетчик
| Ввод Распространение | Однофазный одиночный счетчик | AБ Счетчик фаз | |||||
| С235 | С236 | С237 | С243 | С244 | С251 | С252 | |
| Х0 | У/Д | | | У/Д | | A | A |
| Х1 | | У/Д | | Р | | B | B |
| Х2 | | | У/Д | | У/Д | Р | |
| X3 | | | | | Р | |
|
