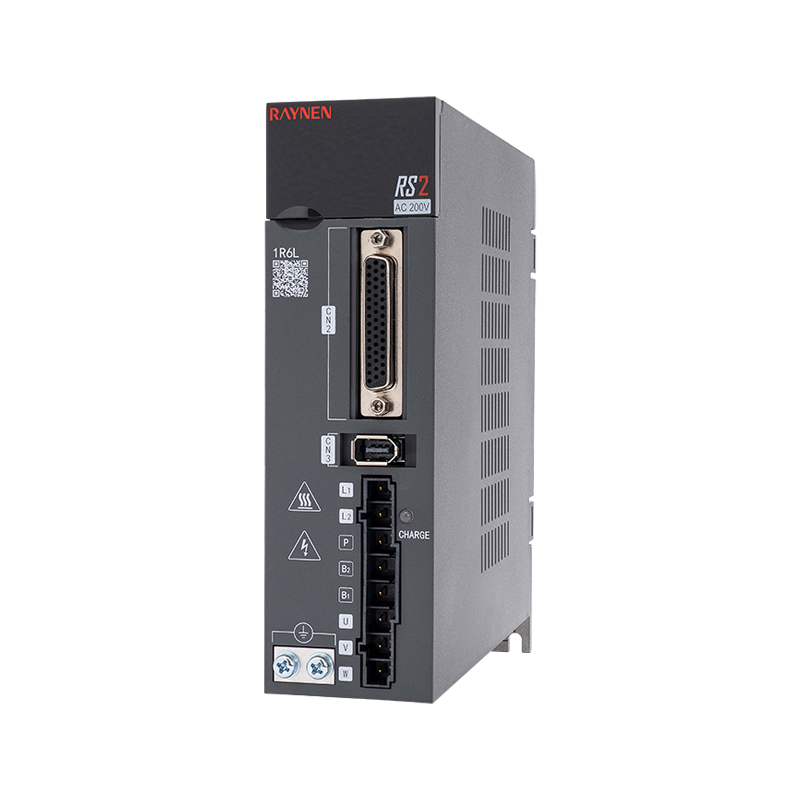

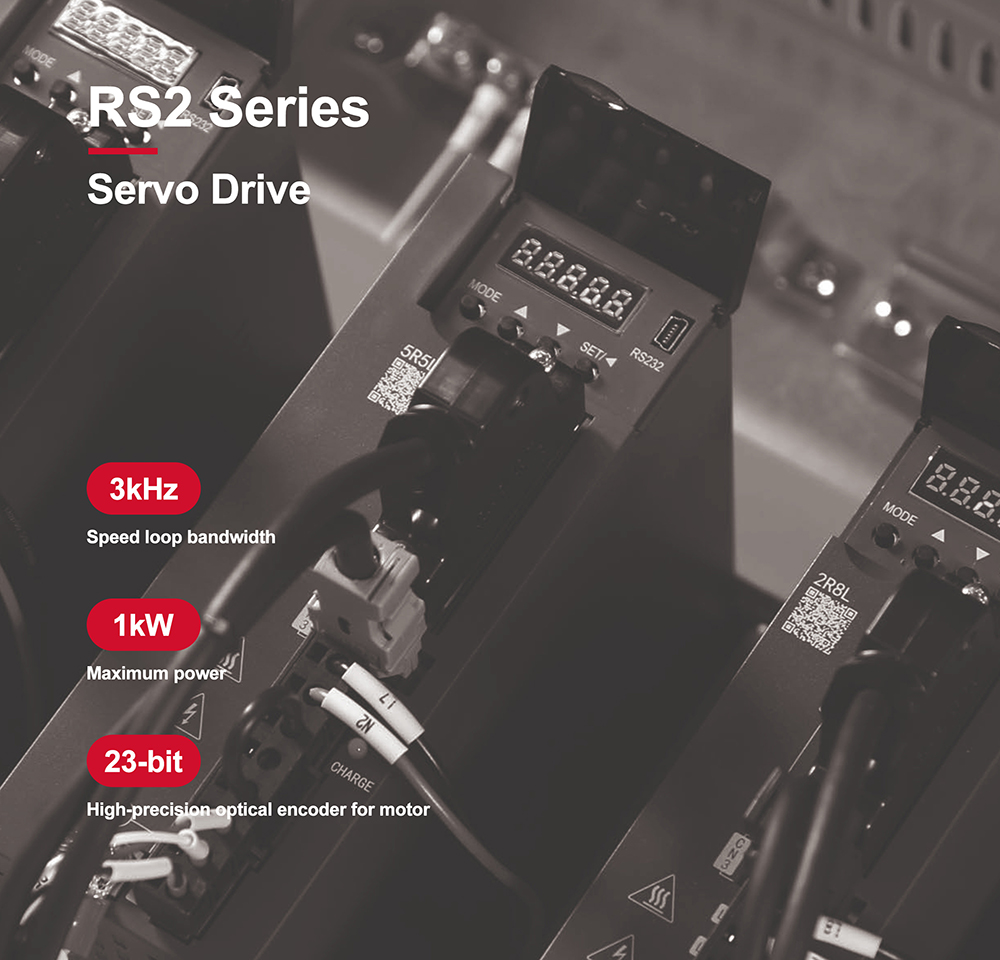

Сервопривод RS2

Размер А

Размер Б

Нет.

Имя

Нет.

Имя

1

-

1

-

2

Мини-USB

2

Мини-USB

3

CN2

3

CN2

4

CN3

4

CN3

5

Л1, Л2

5

Л1, Л2

6

Тормоз

6

Тормоз

7

У, В, Вт

7

У, В, Вт

8

Заземляющий винт

8

Заземляющий винт

9

ЗАРЯД

9

ЗАРЯД

10

CN4/CN5

10

CN4/CN5

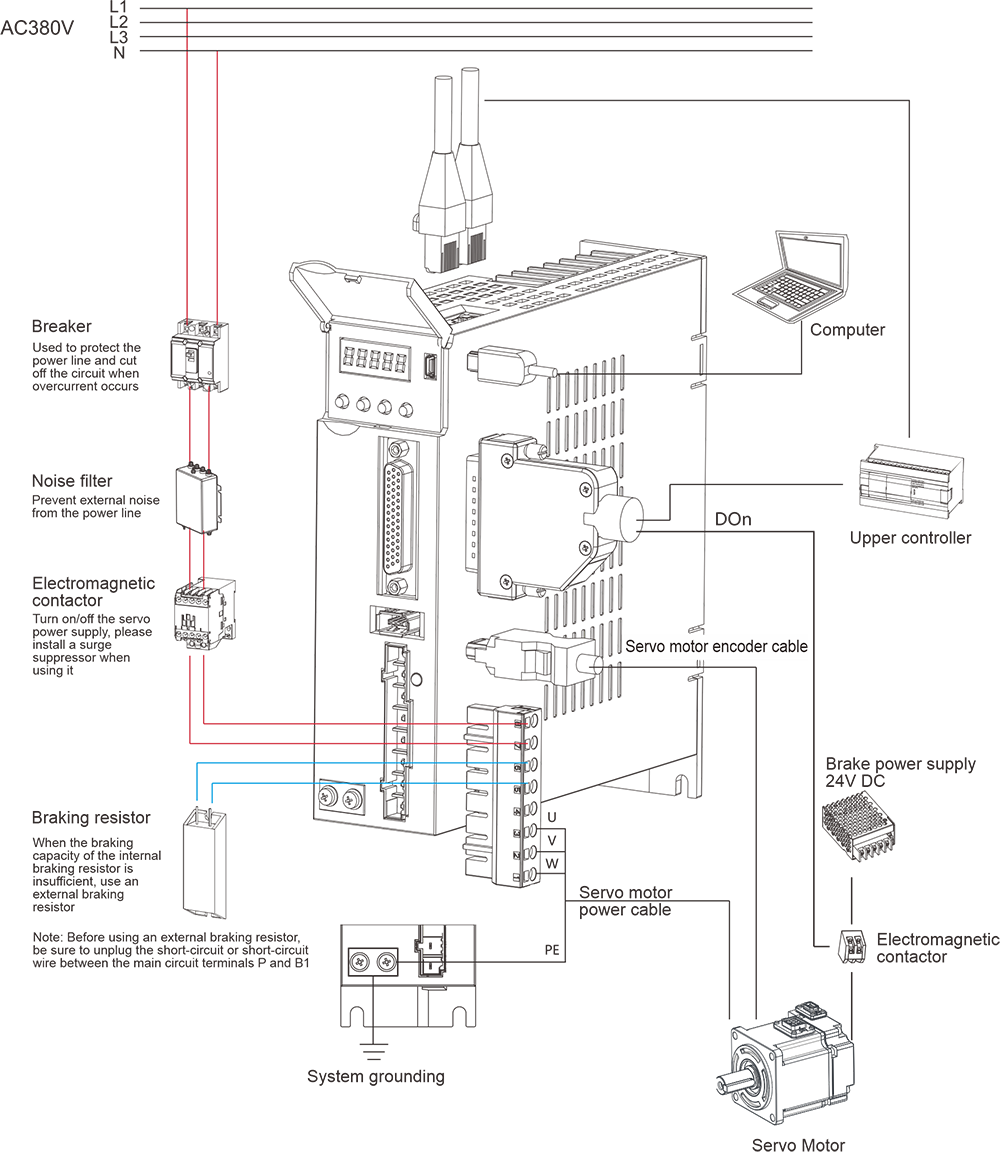

Описание:

① -: семисегментный цифровой дисплей.

②mini USB: интерфейс RS232, подключенный к ПК.

③CN2: Разъем выходного/входного сигнала, подключенный к программируемому контроллеру (ПЛК) или управляющему вводу/выводу.

④CN3: Интерфейс энкодера, подключенный к энкодеру на серводвигателе.

⑤L1, L2: Источник питания главной цепи, подключенный к однофазному источнику питания (200–240 В переменного тока, 50/60 Гц).

⑥Тормоз: используйте внешний тормозной резистор.

⑦U, V, W: Выход сервопривода, подключенный к разъему питания двигателя (U, V, W).

⑧Винт заземления: Подключите к заземлению питания и заземлению двигателя.

⑨ЗАРЯДКА: индикатор питания.

⑩CN4/CN5: порт связи 485.

Электрические характеристики однофазного привода 220 В

Товар

Размер А

Размер Б

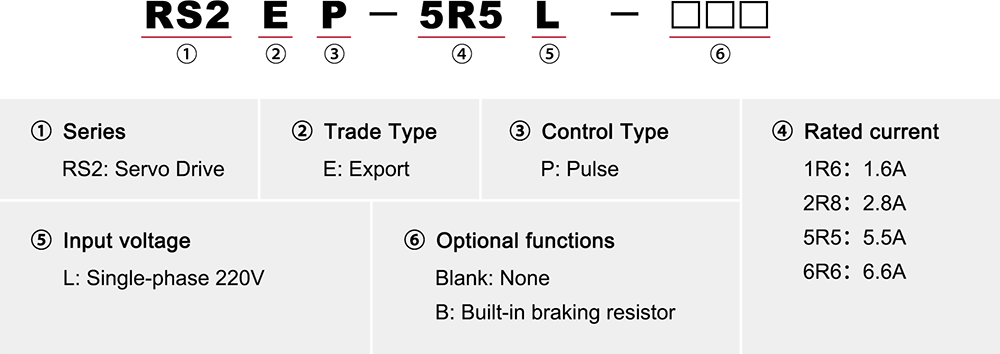

Модель

1Р6Л

2Р8Л

5Р5Л

6Р6Л

Мощность источника питания [кВА]

0.5

1

1.7

2

Непрерывный выходной ток [Arms]

1.6

2.8

5.5

6.6

Мгновенный максимальный выходной ток [Arms]

5.9

9.3

16.9

17

Главная цепь

Непрерывный входной ток [Arms]

2.4

5

8.7

11

Главная цепь power supply

Однофазное напряжение 200–240 В переменного тока, -15–10 %, 50/60 Гц.

Контур управления

Питание цепи управления

Питание шин, общий вход питания и выпрямление

Потеря мощности

Главная цепь power loss [W]

30.5

41

60.8

66.2

Потери мощности в цепи управления [Вт]

Тормозной резистор

Тормоз resistor function

Необязательно

Значение сопротивления [Ом]

50

50

50

50

Мощность [Вт]

30

30

50

50

Внешнее минимально допустимое значение сопротивления [Ом]

50

45

40

40

Метод охлаждения

Естественное охлаждение

Воздушное охлаждение

Уровень перенапряжения

ОВК III

Размер А

Размер Б
